🎛️Meet- en regeltechniek
Van algemene begrippen en regelkringen over meettechniek (temperatuur, druk, niveau, debiet) tot soorten processen, procesrespons, PID-regelaars, het afregelen ervan en speciale regelkringen: de volledige basis van de regeltechniek (Automatisatie deel 2). Met interactieve demo’s, oefeningen die meteen gecontroleerd worden, opzoekwerk en quizzen.
Overzicht
Werk de onderdelen hieronder in je eigen tempo af: lees de uitleg, doe het opzoekwerk en sluit af met een quizje. Klik een onderdeel open om te starten.
Wat is het verschil tussen meten en regelen, tussen sturen en regelen, tussen een aan-uit- en een continue regelaar? De basisbegrippen waarmee de rest van deze cursus verdergaat.
1.1 Temperatuurregeling in een kamer
Doelstelling: aan de hand van een voorbeeld de onderdelen van een regelkring benoemen.
Stel: je wil de temperatuur in een kamer op 20 °C houden. Er hangt een thermostaat aan de muur. Wat gebeurt er eigenlijk?
De thermostaat vergelijkt voortdurend de gemeten kamertemperatuur met de ingestelde waarde van 20 °C. Is het kouder, dan zet hij de ketel aan; is het warm genoeg, dan zet hij de ketel uit. Dit eenvoudige voorbeeld bevat al de vier basisonderdelen die je in élke regelkring terugvindt:
De regelaar

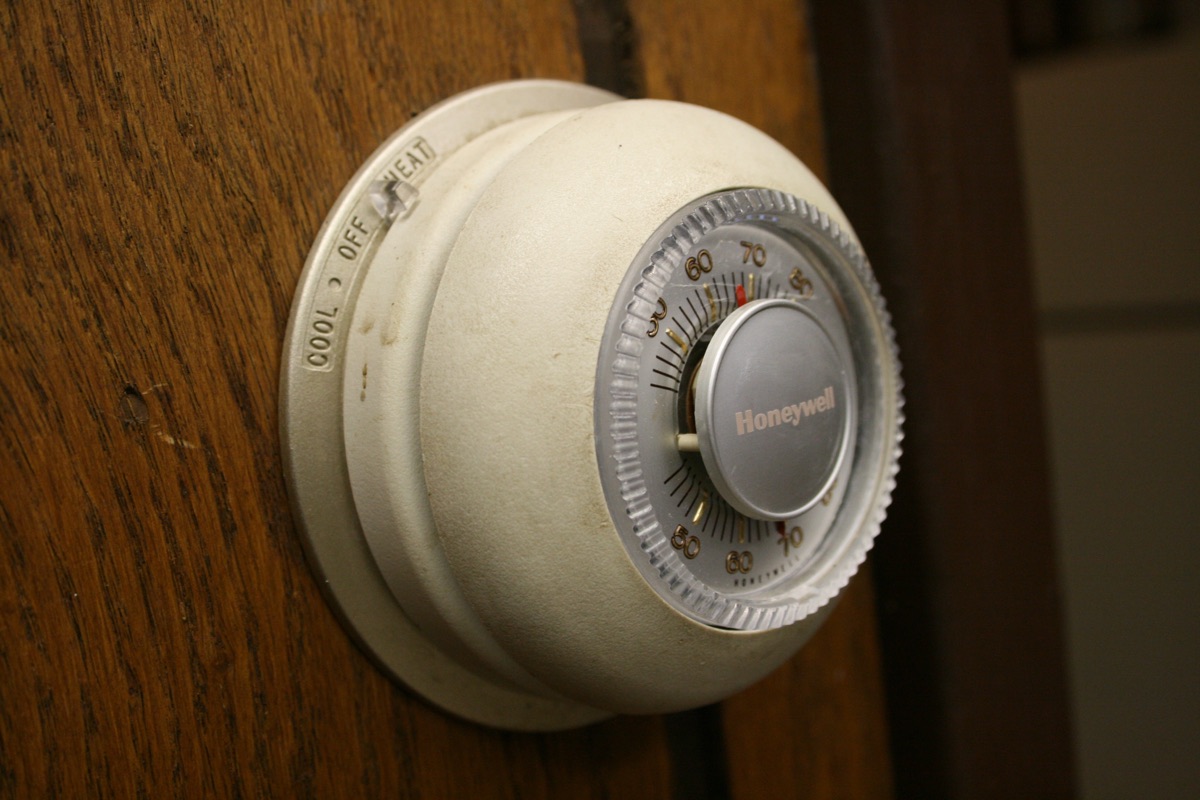

De thermostaat: vergelijkt de gemeten met de gewenste waarde en beslist wat er moet gebeuren.
De sensor
Het meetelement in de thermostaat: meet de werkelijke kamertemperatuur.
Het corrigerend orgaan

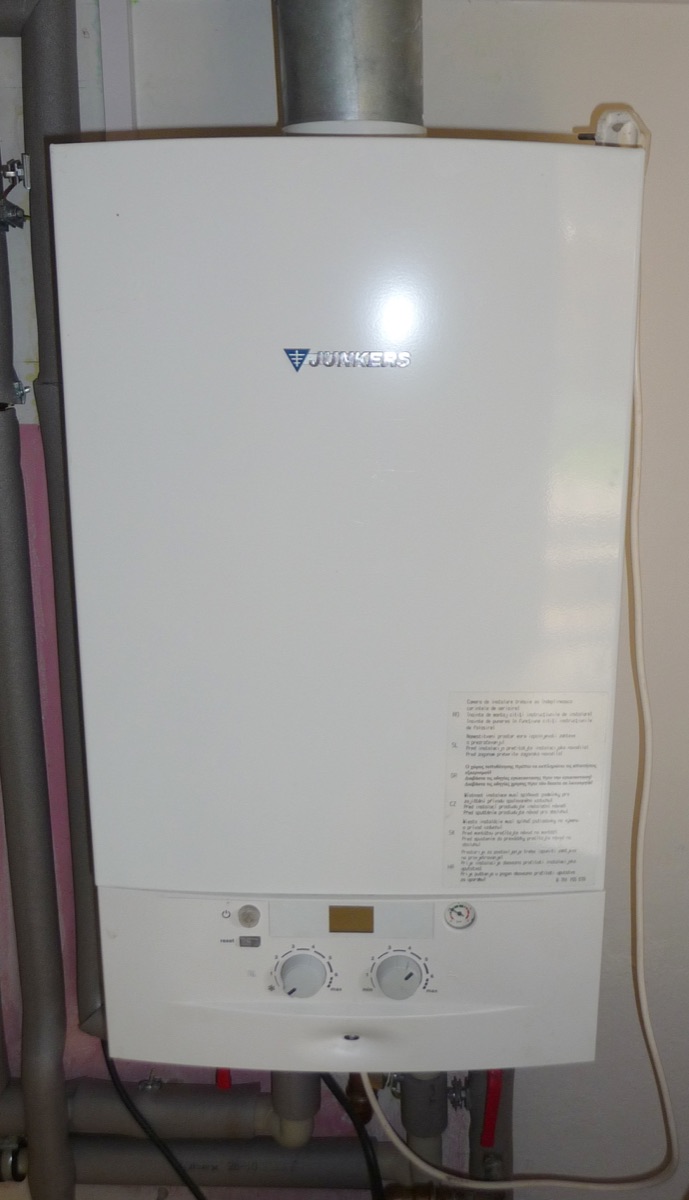

De verwarmingsketel (of het ventiel ervan): voert het bevel van de regelaar uit.
Het proces
De kamer zelf: de grootheid (temperatuur) die je onder controle wil houden.
Een openstaand raam, een gast die de deur opent, felle zon door het venster: dat zijn allemaal storingen. Het zijn invloeden van buitenaf die de temperatuur veranderen zonder dat jij dat wil. De regelkring moet die storingen opvangen.
1.2 Verschil tussen meettechniek en regeltechniek
Doelstelling: het verschil tussen meten en regelen omschrijven.
Meettechniek gaat over het correct waarnemen van een grootheid: hoe warm is het, hoe hoog staat de vloeistof, hoe groot is de druk? Een sensor of meetelement zet die grootheid om in een signaal dat je kan aflezen of doorsturen.
Regeltechniek gaat een stap verder: op basis van die meting wordt automatisch beslist om iets bij te sturen, zodat de gemeten waarde een gewenste waarde blijft benaderen. Regeltechniek kan dus niet zonder meettechniek — je kan pas iets regelen als je eerst weet wat de werkelijke toestand is.
Meten = waarnemen. Regelen = waarnemen én automatisch bijsturen op basis van die waarneming.
1.3 Aan-uitregelaar en continue regelaar
Doelstelling: het verschil tussen een aan-uitregelaar en een continue regelaar omschrijven.
1.3.1 Aan-uitregelaar
Het corrigerend orgaan kent maar twee toestanden: volledig aan of volledig uit. Een klassieke kamerthermostaat of een koelkastthermostaat werkt zo. Eenvoudig en goedkoop, maar de gemeten waarde schommelt altijd een beetje rond de ingestelde waarde (ze "pendelt").
1.3.2 Continue regelaar
Het corrigerend orgaan kan elke tussenwaarde aannemen, bijvoorbeeld een klep die voor 37 % openstaat. Dit geeft een veel stabielere regeling, maar vraagt duurdere apparatuur. Hier komt de proportionele band (PB) bij kijken: het bereik rond de gewenste waarde waarbinnen de regelaar geleidelijk bijstuurt in plaats van hard aan/uit te schakelen.
1.3.3 Hysteresis bij een aan-uitregelaar
Doelstelling: de aan- en uit-temperatuur van een aan-uitregelaar met hysteresis berekenen.
Zonder extra maatregelen zou een aan-uitregelaar bij de minste afwijking rond de gewenste waarde constant schakelen — slecht voor het corrigerend orgaan (snelle slijtage) en voor het comfort. Daarom bouwt men een klein bandje, de hysteresis, rond de gewenste waarde (het setpoint) in: pas als de gemeten waarde er helemaal onder of boven zakt, schakelt de regelaar.
aan-temperatuur = setpoint − band/2
uit-temperatuur = setpoint + band/2Setpoint 20 °C, hysteresisband 2 °C: de verwarming gaat pas aan bij 19 °C en weer uit bij 21 °C. Zo schakelt de ketel niet voortdurend bij de kleinste schommeling.
1.3.4 Historisch voorbeeld: een zuiver mechanische regeling

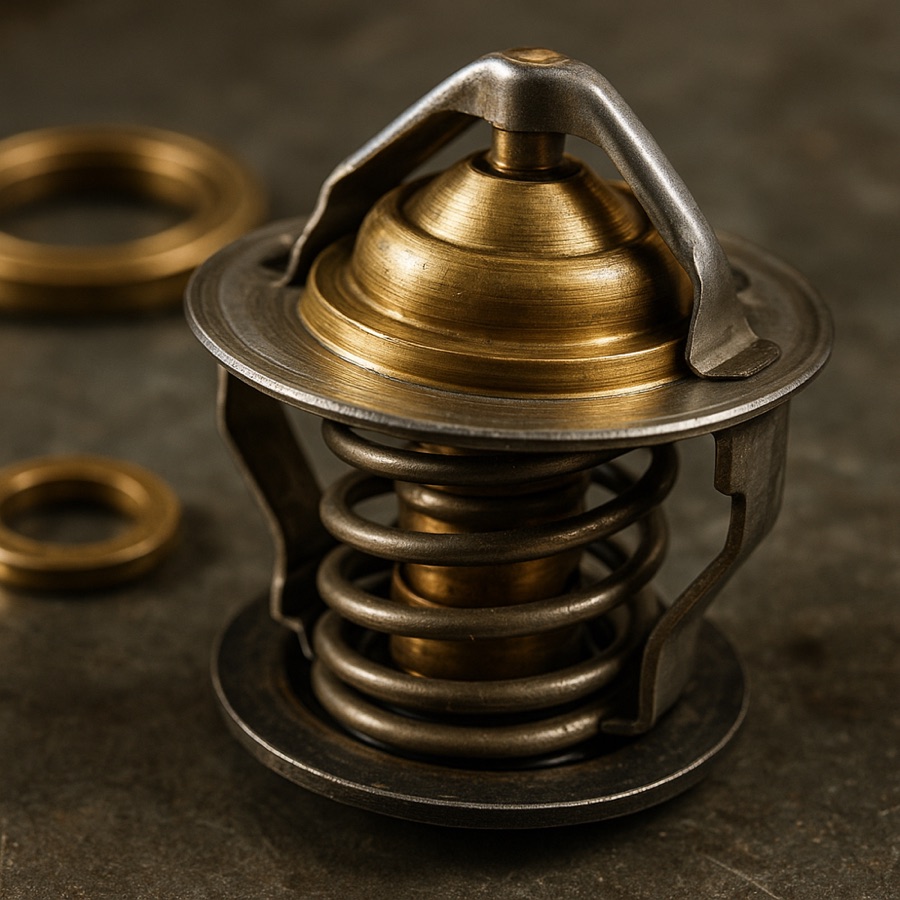

Niet elke regelkring heeft elektronica nodig. Een oude bromfiets met een watergekoelde motor gebruikte vaak een klein, volledig mechanisch thermostaatventiel (met een uitzettende wasvulling) in het koelcircuit: bij een koude motor blijft het ventiel dicht (het water circuleert niet door de radiator, zodat de motor sneller opwarmt); wordt de motor warm genoeg, dan zet de wasvulling uit en opent het ventiel het pad naar de radiator.
Ook hier vind je de vier basisonderdelen terug — maar allemaal in één mechanisch onderdeeltje samengebracht: de wasvulling is tegelijk sensor (ze "voelt" de temperatuur via haar uitzetting) én regelaar (de uitzetting bepaalt rechtstreeks de klepstand); de klep zelf is het corrigerend orgaan, en het koelwater/de motor is het proces. Er is geen kabel, geen stroom, geen elektronica nodig — en toch is dit een volwaardige, zelfstandig werkende (gesloten) regelkring.
1.4 Sturen en regelen
Doelstelling: het verschil tussen sturen en regelen omschrijven, en tussen manueel en automatisch regelen.
Bij sturen (open-lussysteem) wordt een vaste actie uitgevoerd, zonder dat het resultaat gemeten en teruggekoppeld wordt. Een broodrooster met een tijdschakelaar "stuurt": hij roostert een vast aantal minuten, ongeacht of het brood al dan niet goudbruin is.
Bij regelen (gesloten-lussysteem) wordt het resultaat wél voortdurend gemeten en teruggekoppeld naar de regelaar, die zijn actie daarop aanpast. Dat teruggekoppelde pad noemt men de terugkoppeling of feedback.
Zowel sturen als regelen kan manueel (een mens grijpt in) of automatisch (een toestel doet het) gebeuren. Een chauffeur die met het gaspedaal de snelheid van de auto op ooggevoel aanpast, regelt manueel. De cruise control van diezelfde auto regelt automatisch.
1.5 Belang van meet- en regeltechniek
Doelstelling: het belang van meet- en regeltechniek beargumenteren.
Meet- en regeltechniek zit overal: in de industrie, maar ook thuis (verwarming, airco, koelkast) en in voertuigen. Het belang ervan situeert zich op verschillende vlakken:
Technisch
Een proces moet nauwkeurig en stabiel verlopen — een verkeerde temperatuur of druk kan een heel productieproces doen mislukken.
Economisch
Automatische regeling vermindert uitval, materiaalverlies en energieverbruik, en verhoogt de productiviteit.
Sociaal
Minder zwaar, herhaaldelijk of gevaarlijk handwerk voor de operator.
Veiligheid
Automatische bewaking van druk, temperatuur of niveau voorkomt ongevallen (bv. een tank die overloopt of een ketel die ontploft).
Milieu
Nauwkeurige regeling beperkt uitstoot, afval en energieverspilling.
Verwerk wat je hierboven las met de onderdelen hieronder. Ze horen bij deze theorie.
Het verschil tussen een open en een gesloten systeem, en de standaardsignalen (stroom, spanning, digitaal, pneumatisch) waarmee meetwaarden doorheen een installatie reizen.
2.1 Open systeem, stuursysteem en gesloten regelkring
Doelstelling: het verschil tussen een open regelsysteem, een stuursysteem en een gesloten regelkring omschrijven.
2.1.1 Open regelsysteem
Er is geen terugkoppeling: de uitgang van het proces heeft geen invloed op de regelaar. Eenvoudig en goedkoop, maar storingen worden niet gecompenseerd.
Voordeel: eenvoudig, goedkoop.
Nadeel: geen correctie bij storingen of afwijkingen.
2.1.2 Stuursysteem
Een variant van het open systeem waarbij een vaste reeks handelingen wordt uitgevoerd (bv. een wasprogramma). Er wordt niets gemeten om de actie bij te sturen.
Voordeel: voorspelbaar, eenvoudig te programmeren.
Nadeel: reageert niet op de werkelijke toestand van het proces.
2.1.3 Gesloten regelkring
De uitgang (werkelijke waarde) wordt teruggekoppeld naar de regelaar, die ze vergelijkt met de gewenste waarde en bijstuurt.
Voordeel: compenseert storingen, nauwkeuriger resultaat.
Nadeel: duurder, complexer, kan instabiel worden bij verkeerde afregeling.
2.2 Standaardsignalen — stroom versus spanning
Doelstelling: het verschil tussen stroom- en spanningssignalen omschrijven en de spanningsval over een kabel berekenen.
Meetwaarden moeten van de sensor naar de regelaar getransporteerd worden, vaak over lange kabels. Dat kan met een spanningssignaal (bv. 0-10 V) of een stroomsignaal (het industriestandaard 4-20 mA).
Het probleem met een spanningssignaal is de weerstand van de kabel zelf: R = ρ·l/A, met ρ de soortelijke weerstand van het kabelmateriaal (koper: 0,0175 Ω·mm²/m), l de lengte (heen én terug) en A de doorsnede. Over een lange afstand veroorzaakt die weerstand een spanningsval, waardoor de ontvangen spanning niet meer overeenstemt met de verzonden spanning.
R = ρ.l/A\nvoorbeeld: l = 150 m (heen en terug 300 m), A = 1,5 mm², koper\nR = 0,0175 . 300 / 1,5 = 3,5 ΩBij een stroomsignaal is de stroom overal in de lus (kring) even groot, ongeacht de weerstand van de kabel — de kabelweerstand veroorzaakt wel een kleine spanningsval, maar niet op het signaal zelf (de stroom blijft gelijk). Daarom is 4-20 mA veel minder gevoelig voor kabellengte dan een spanningssignaal.
Er wordt niet van 0-20 mA vertrokken maar van 4-20 mA: zo kan je een kabelbreuk (0 mA) onderscheiden van een werkelijke meetwaarde van 0 (die dan 4 mA geeft). Dat is een belangrijk veiligheidsargument.
2.3 Andere standaardsignalen
Doelstelling: andere gangbare standaardsignalen benoemen.
Digitale bussystemen
Bij Profibus, Fieldbus of AS-i worden meetwaarden digitaal (als getallen, niet als een analoog signaal) over één gemeenschappelijke kabel naar meerdere toestellen tegelijk gestuurd. Voordeel: veel meer informatie per verbinding, minder bekabeling.
Pneumatische signalen
In omgevingen waar elektrische vonken gevaarlijk zijn (explosiegevaar) gebruikt men een luchtdruksignaal: 0,2-1 bar (metrisch) of 3-15 psi (Angelsaksisch), naar analogie van het 4-20 mA-principe.
HART-protocol
Combineert het klassieke 4-20 mA-signaal met een extra digitaal signaal erbovenop, zodat je bijkomende informatie (bv. diagnosegegevens van de sensor) over dezelfde twee draden kan sturen. Kom je in hoofdstuk 4 (Meettechniek) nog tegen.
Verwerk wat je hierboven las met de onderdelen hieronder. Ze horen bij deze theorie.
De vaste woordenschat van de regeltechniek: regelaar, vergelijkend orgaan, gewenste waarde w, werkelijke waarde x, regelwaarde y, storing, corrigerend orgaan, proces en sensor. Met deze letters (w, x, y, e) werk je verder doorheen de hele cursus.
3.1 De regelaar
Doelstelling: de functie van de regelaar in een regelkring omschrijven.

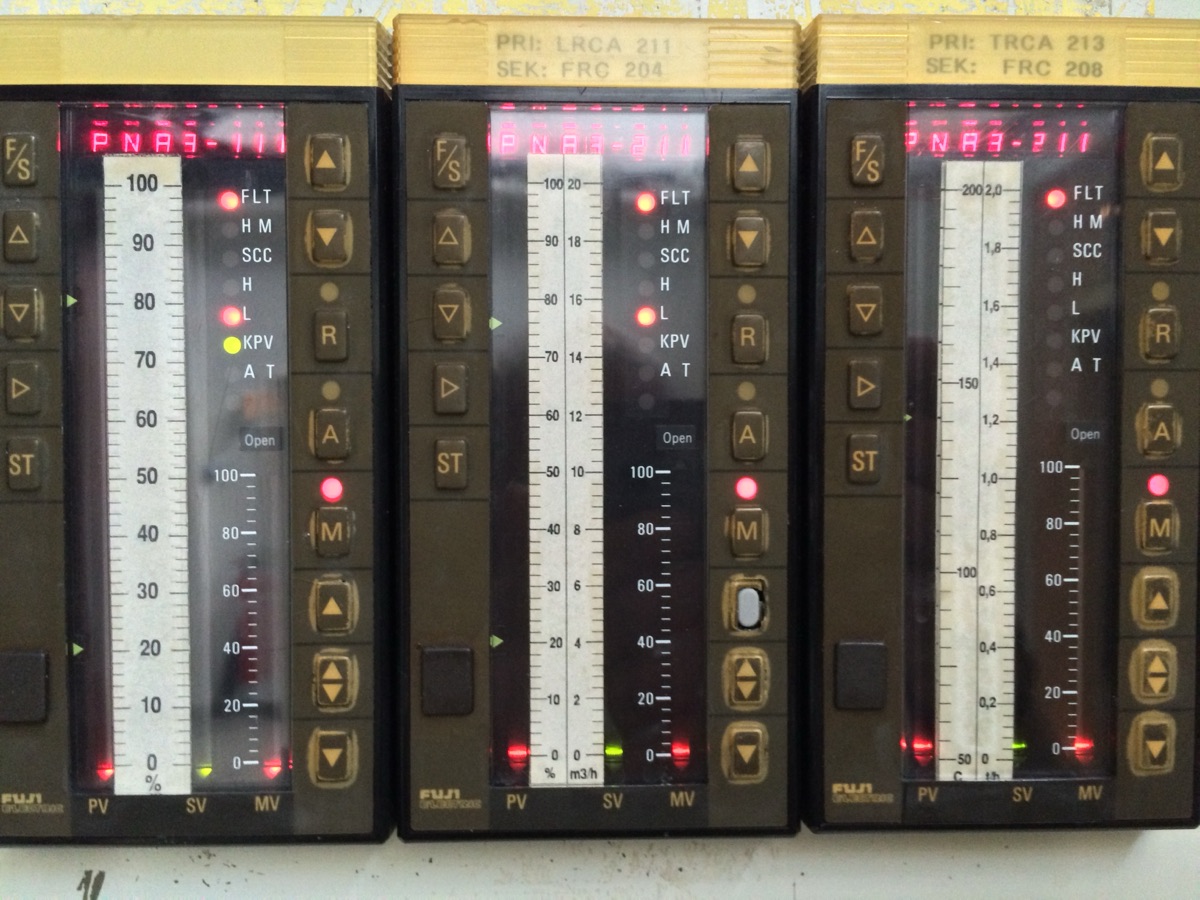

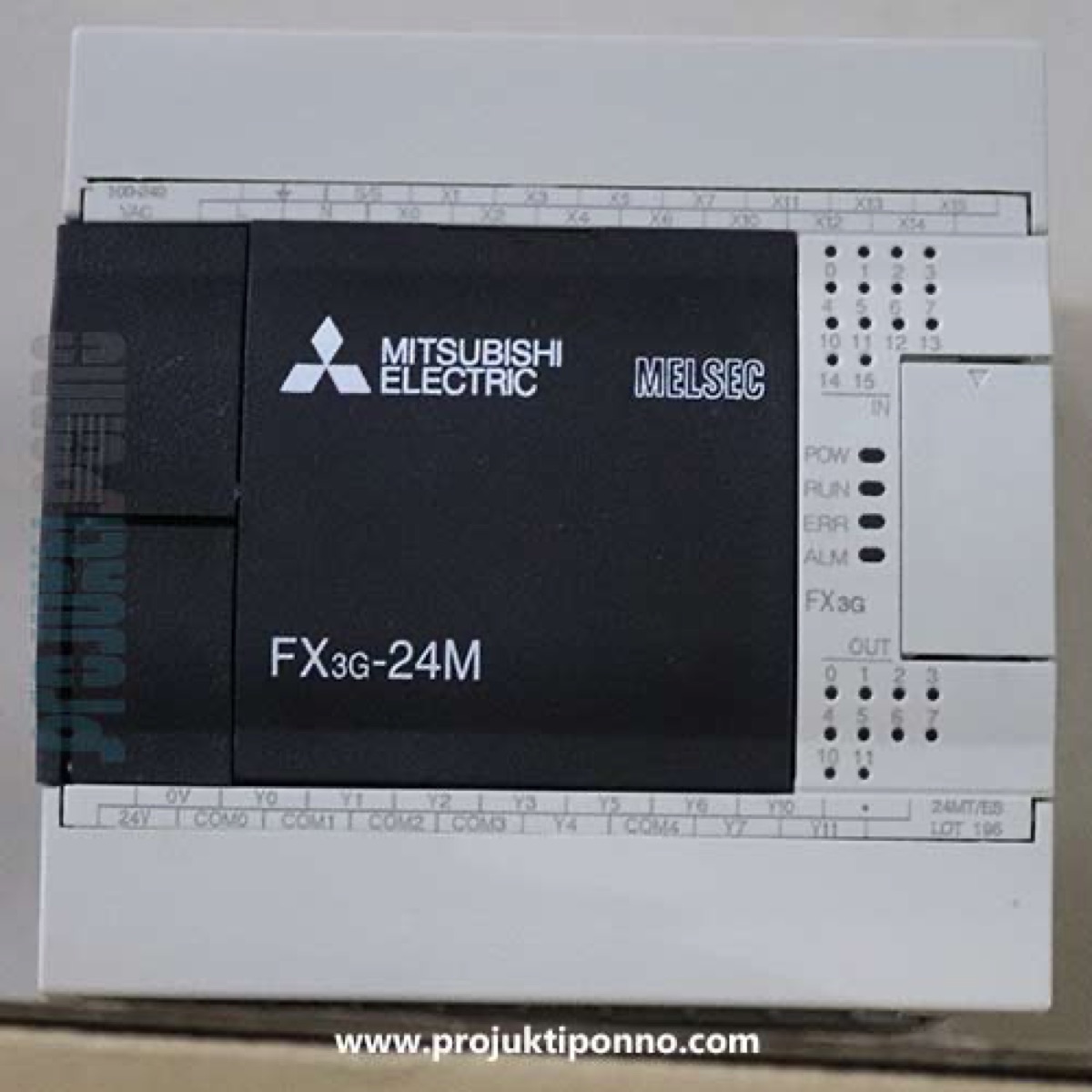

De regelaar is het "brein" van de regelkring. Hij vergelijkt voortdurend de gemeten waarde met de gewenste waarde, berekent de fout, en stuurt op basis daarvan een regelwaarde naar het corrigerend orgaan.
Met x die van het meetorgaan terugkomt naar het vergelijkend orgaan (de terugkoppeling).
3.2 Het vergelijkend orgaan
Doelstelling: de fout (het regelverschil) berekenen als x − w.
Het vergelijkend orgaan (vaak een onderdeel van de regelaar zelf) vergelijkt de werkelijke waarde x met de gewenste waarde w en berekent het verschil, de fout of het regelverschil e:
e = x − wIs e positief, dan ligt de werkelijke waarde boven de gewenste waarde; is e negatief, dan ligt ze onder de gewenste waarde. Is e = 0, dan is het proces perfect op zijn gewenste waarde.
3.3 De gewenste waarde w
Doelstelling: het begrip gewenste waarde (setpoint) omschrijven.
De gewenste waarde w (ook wel setpoint genoemd) is de waarde die je met het proces wil bereiken en behouden, bijvoorbeeld 20 °C voor een kamertemperatuur. Ze wordt door de gebruiker of door een hoger regelsysteem ingesteld.
3.4 De werkelijke (gemeten) waarde x
Doelstelling: het begrip werkelijke waarde en het begrip transmitter omschrijven.
De werkelijke waarde x is de actuele, gemeten toestand van het proces. Ze komt van het meetorgaan (de sensor).
Een sensor levert vaak een klein, ruw signaal (bv. een weerstandswaarde of enkele millivolt) dat niet rechtstreeks bruikbaar is over een lange afstand. Een transmitter zet dat ruwe signaal om in een standaardsignaal (bv. 4-20 mA) dat betrouwbaar naar de regelaar gestuurd kan worden. Je vindt de transmitter dus vlak bij de sensor.
3.5 De regelwaarde (stuurwaarde) y
Doelstelling: het begrip regelwaarde en het begrip omvormer omschrijven.
De regelwaarde of stuurwaarde y is het signaal dat de regelaar berekent en doorstuurt naar het corrigerend orgaan, bijvoorbeeld "open de klep voor 40 %".
Ook hier is vaak een omvormer nodig: die zet het signaal van de regelaar (bv. 4-20 mA) om in een fysische actie die het corrigerend orgaan kan uitvoeren (bv. de mechanische beweging van een klep, of een frequentie voor een motor).
3.6 De storing
Doelstelling: het begrip storing omschrijven.
Een storing is elke ongewenste, onvoorspelbare invloed van buitenaf op het proces: een openstaand raam, een schommeling in de netspanning, een wijzigende omgevingstemperatuur. De regelkring moet die storingen detecteren (via de terugkoppeling) en compenseren.
3.7 Het corrigerend orgaan
Doelstelling: het corrigerend orgaan en voorbeelden ervan omschrijven.
Het corrigerend orgaan voert de regelwaarde y effectief uit op het proces. Het bestaat meestal uit een omvormer (zet het stuursignaal om) gekoppeld aan een actuator (voert de fysische actie uit).

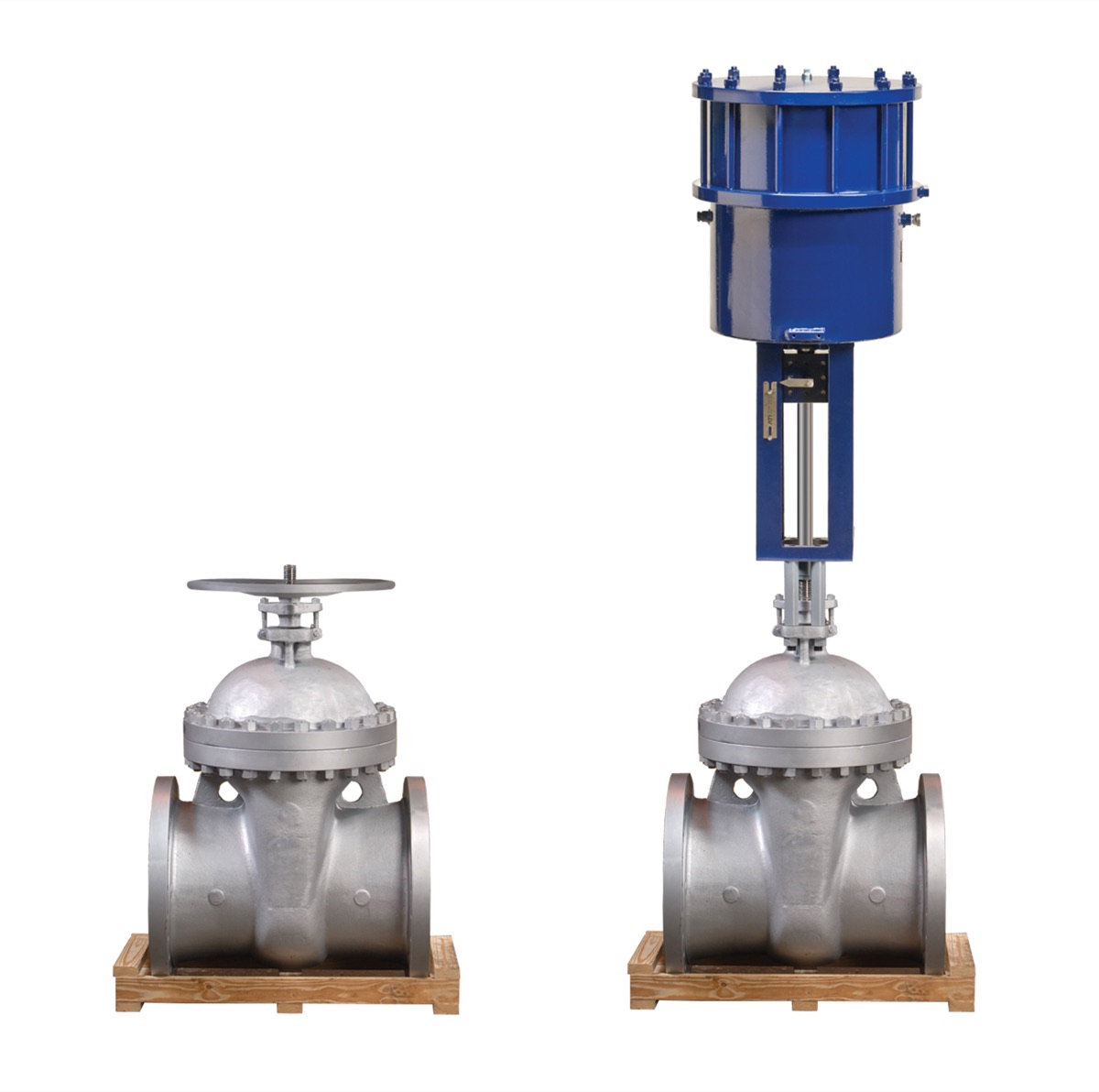

Kleppen
Een regelklep die geleidelijk meer of minder doorlaat (bv. stoom, water, gas). Rechts op de foto zie je de actuator die de klep aandrijft.

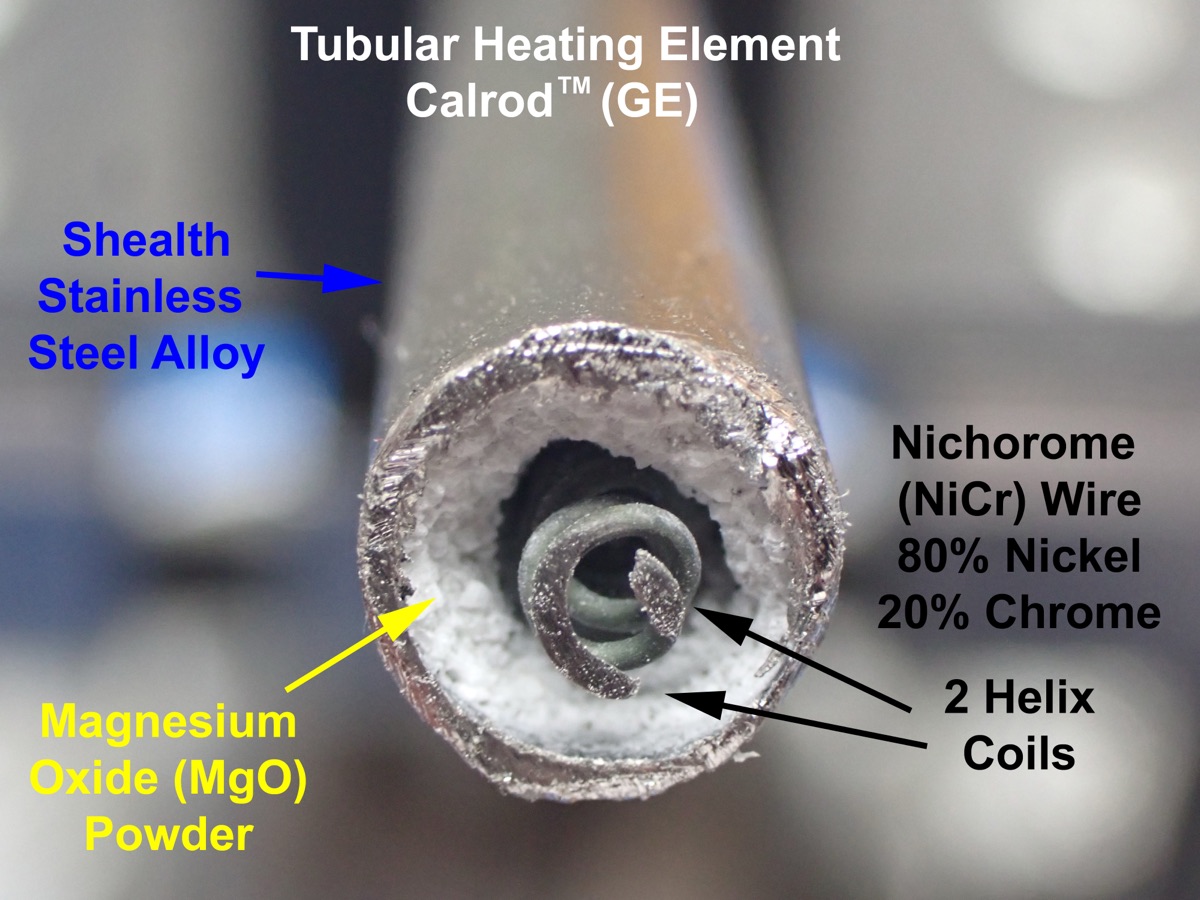

Verwarmingselementen
Een elektrisch verwarmingselement waarvan het vermogen aangepast wordt.

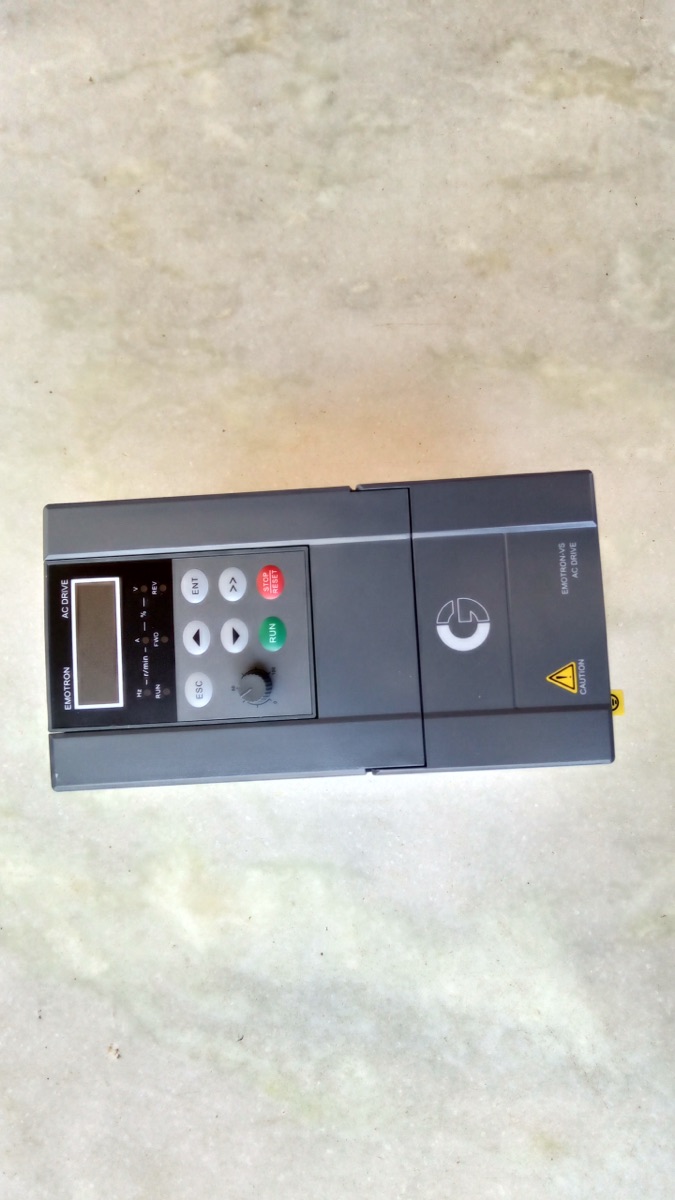

Frequentiesturingen
Een frequentieomvormer die het toerental van een motor (bv. een pomp of ventilator) regelt.
3.8 Het proces
Doelstelling: het begrip proces omschrijven.
Het proces is het geheel waarop geregeld wordt: de kamer, de tank, de leiding, de oven. Het proces bepaalt hoe traag of snel het reageert op een verandering van de regelwaarde — daarover gaat hoofdstuk 6 (Procesrespons) verder.
3.9 Het meetorgaan (de sensor)
Doelstelling: het begrip meetorgaan/sensor omschrijven.
Het meetorgaan of de sensor meet de werkelijke waarde van het proces en levert die (via de transmitter) als x aan het vergelijkend orgaan. In hoofdstuk 4 (Meettechniek) bekijk je de belangrijkste soorten sensoren in detail: voor temperatuur, druk, niveau en debiet.
Verwerk wat je hierboven las met de onderdelen hieronder. Ze horen bij deze theorie.
De vier grootheden die in de industrie het vaakst gemeten worden — temperatuur, druk, niveau en debiet — en de sensoren waarmee je ze meet. Plus: hoe lees je een P&ID-schema (het "plan" van een installatie)?
4.1 Temperatuurmeting
Doelstelling: de gangbare temperatuurschalen omrekenen en de belangrijkste temperatuursensoren benoemen.
Er bestaan drie veelgebruikte temperatuurschalen: Celsius (°C), Fahrenheit (°F) en Kelvin (K), de wetenschappelijke absolute schaal (0 K = het absolute nulpunt, −273 °C).
°F = °C . 9/5 + 32
°C = (°F − 32) . 5/9
K = °C + 27320 °C = 20 . 9/5 + 32 = 68 °F = 293 K
4.1.1 Soorten temperatuursensoren
Er bestaan heel wat manieren om temperatuur te meten, elk met hun eigen bereik en nauwkeurigheid:
Uitzettingsthermometer

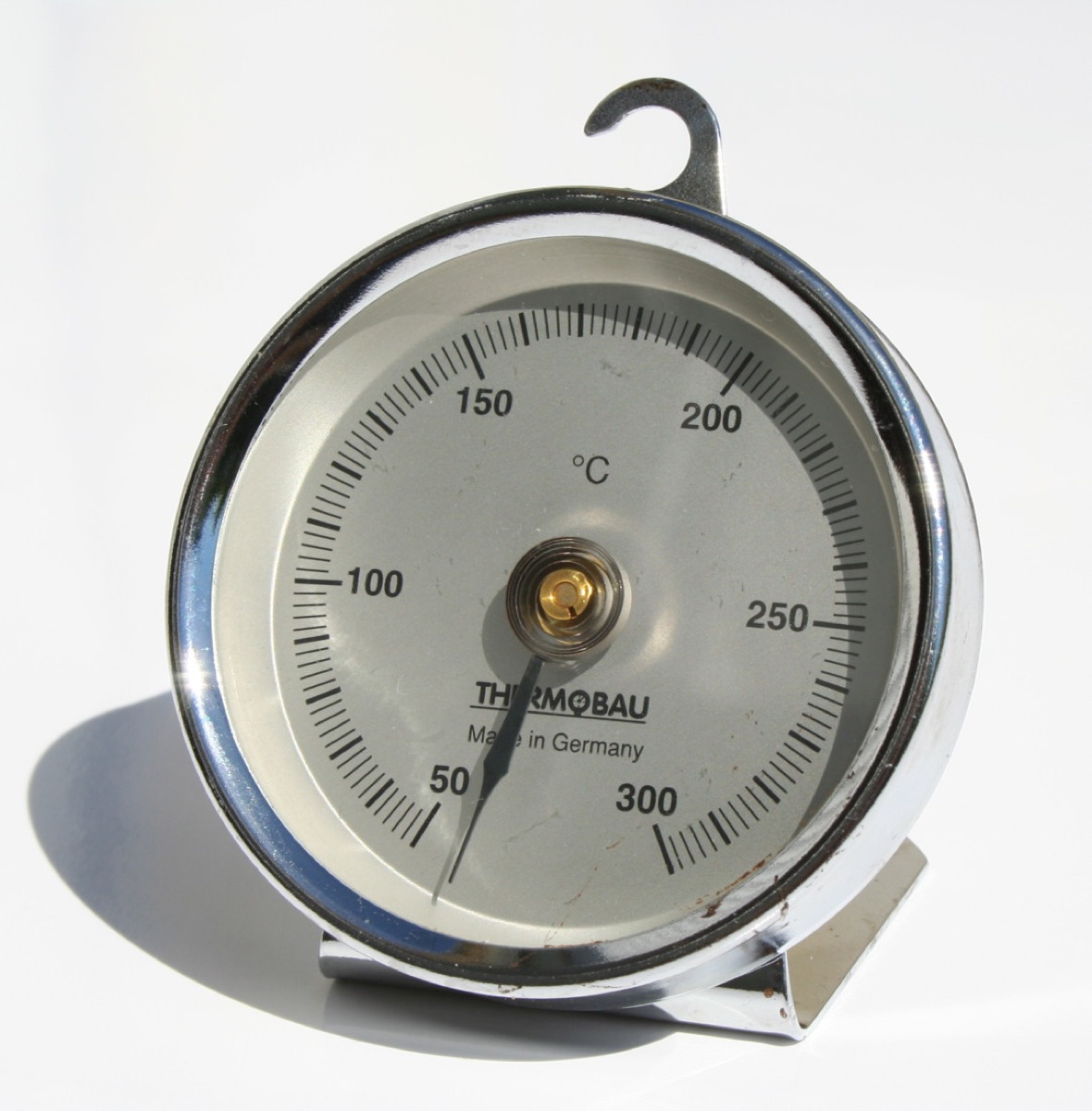

Een staaf, of een bimetaal (rechte of spiraalvormige strip van twee metalen die verschillend uitzetten) buigt om bij temperatuurswijziging. Goedkoop, gebruikt in thermostaten en oventhermometers. Nauwkeurigheid: meestal enkele graden.
Vloeistof- en gasthermometer

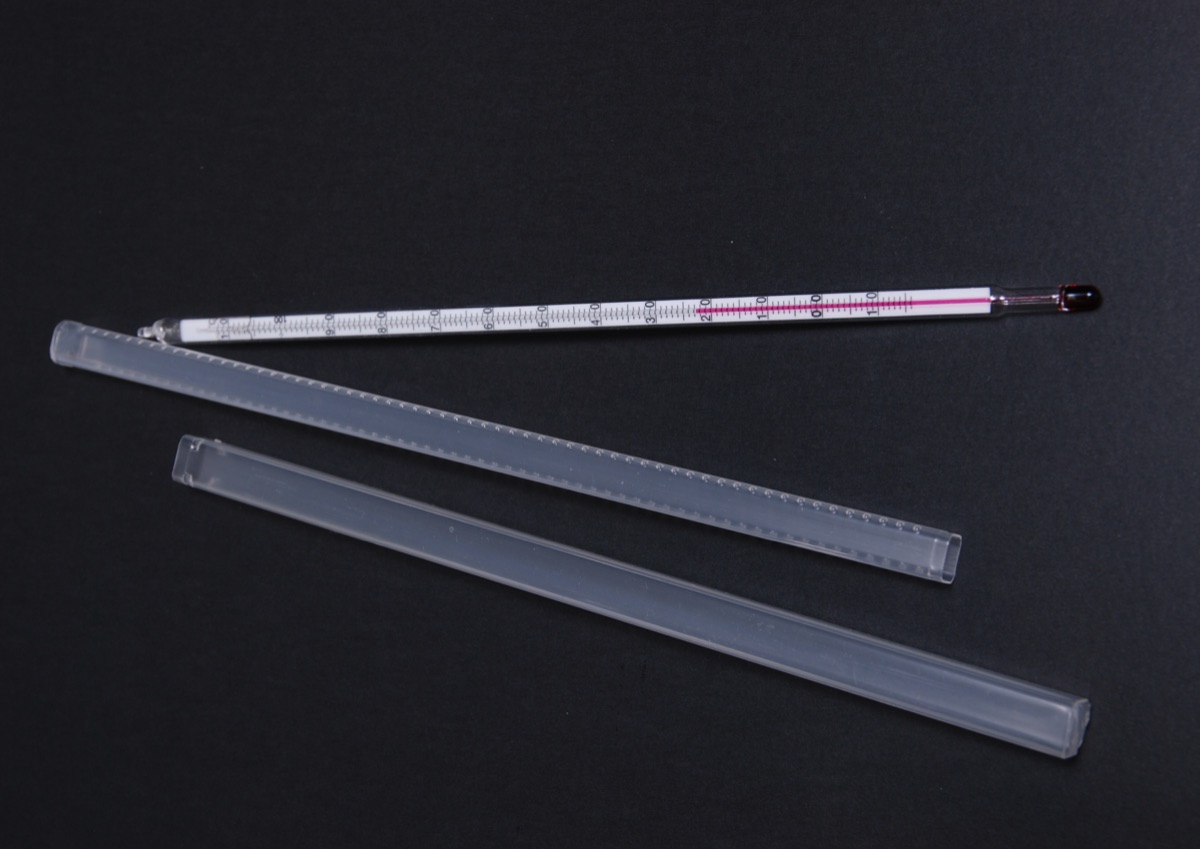

Een vloeistof (kwik, alcohol, pentaan, tolueen) of gas zet uit in een glazen buis of in een metalen buis met een dun capillair (zo kan de wijzerplaat op afstand van het meetpunt staan). De klassieke "koortsthermometer".
Weerstandsthermometer (PT100)

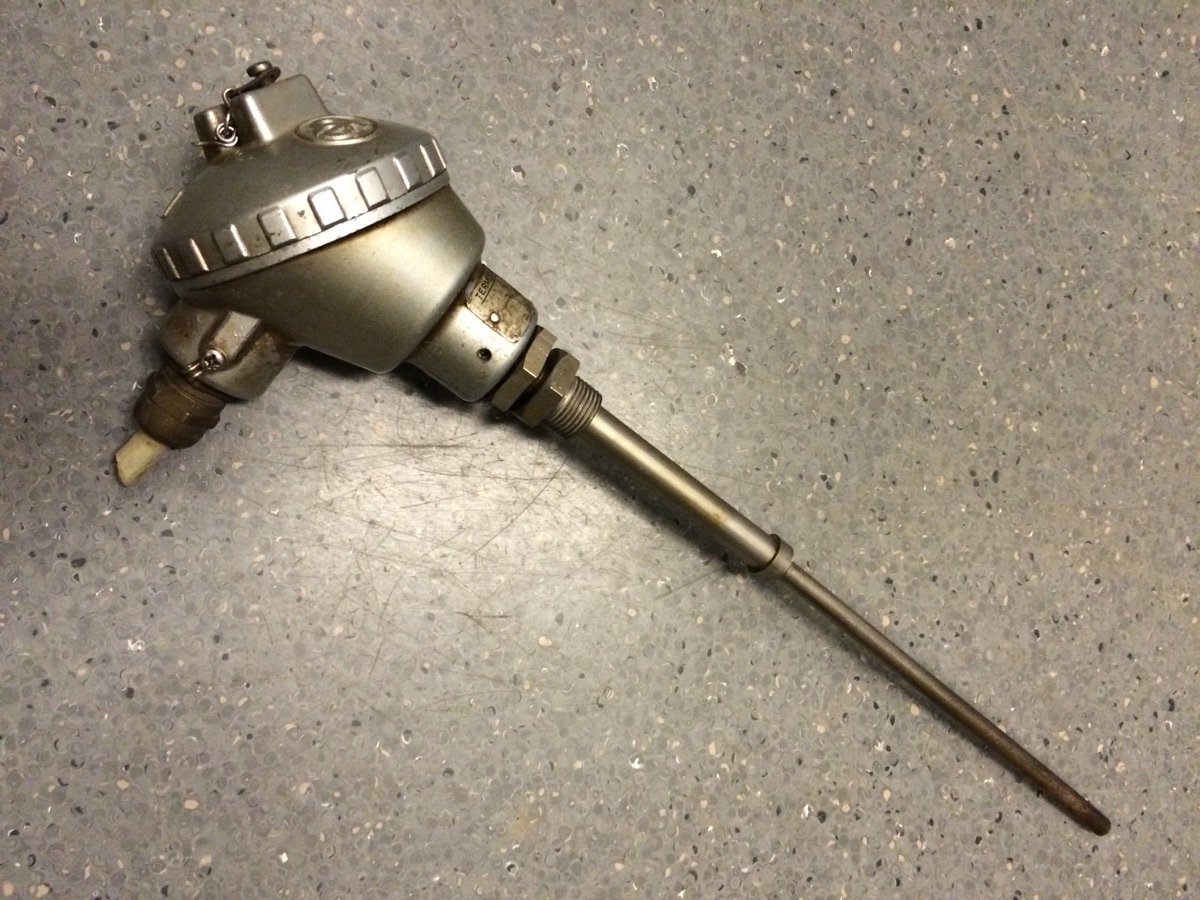

De weerstand van een metaaldraad (platina) verandert met de temperatuur. Zeer nauwkeurig, veel gebruikt in de industrie. NTC: weerstand daalt bij hogere temperatuur. PTC: weerstand stijgt bij hogere temperatuur.
Thermokoppel

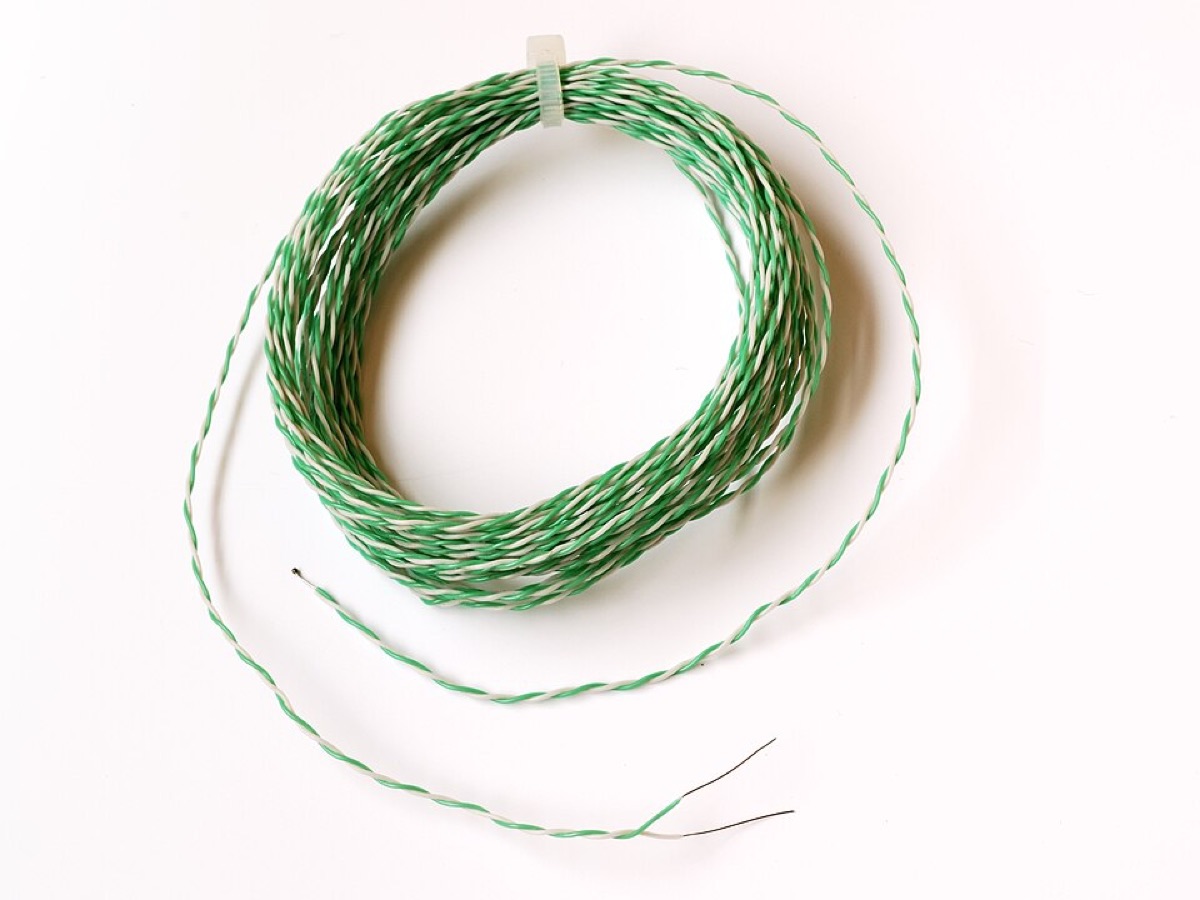

Twee verschillende metaaldraden gelast op één punt (de "warme las") wekken een kleine spanning op die afhangt van het temperatuurverschil met een "koude las" (Seebeck-effect). Zie 4.1.3.

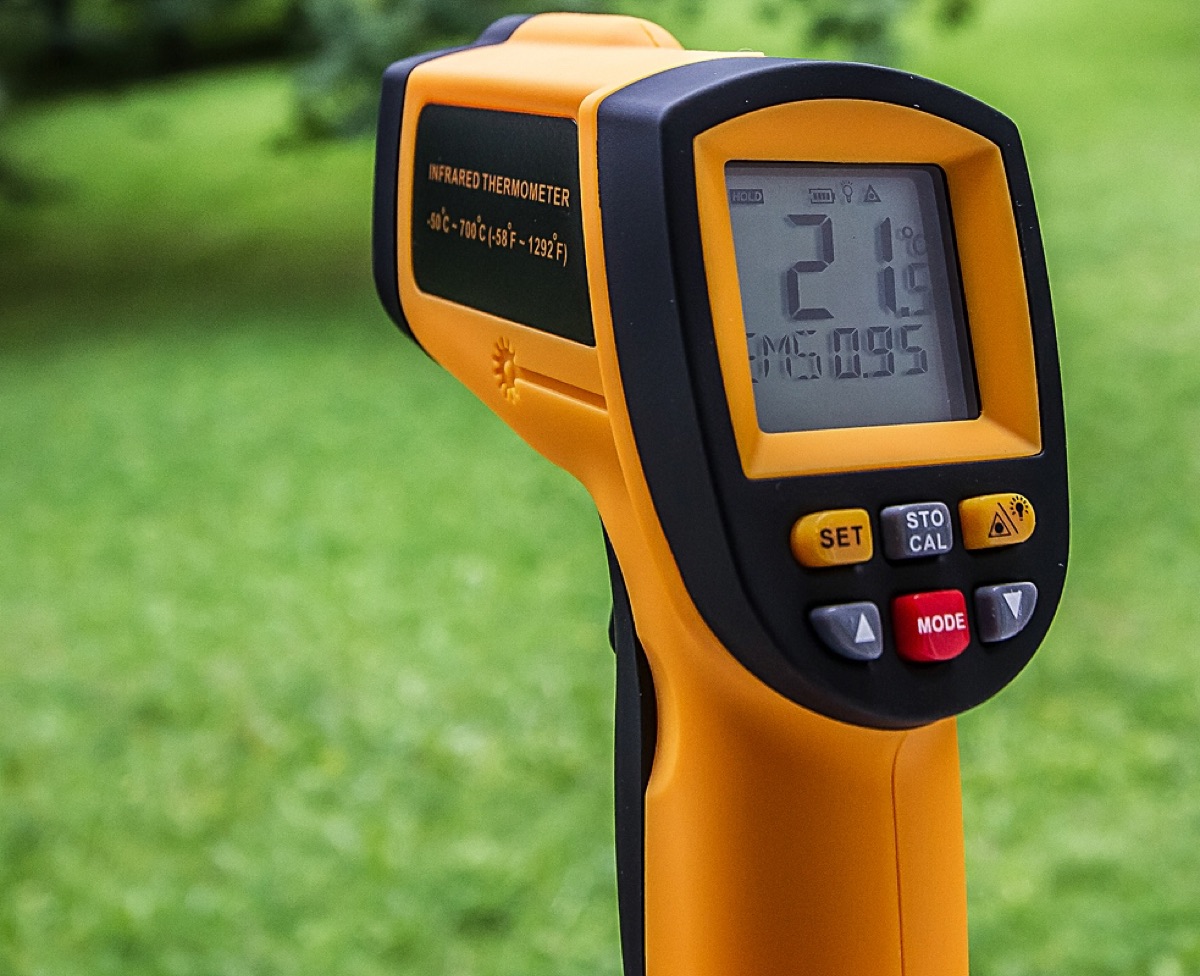

Stralings- en optische pyrometer, infraroodcamera
Meten de warmtestraling van een oppervlak zonder contact — handig voor zeer hoge temperaturen (ovens) of bewegende objecten.
Smeltlichamen en kleurstiften

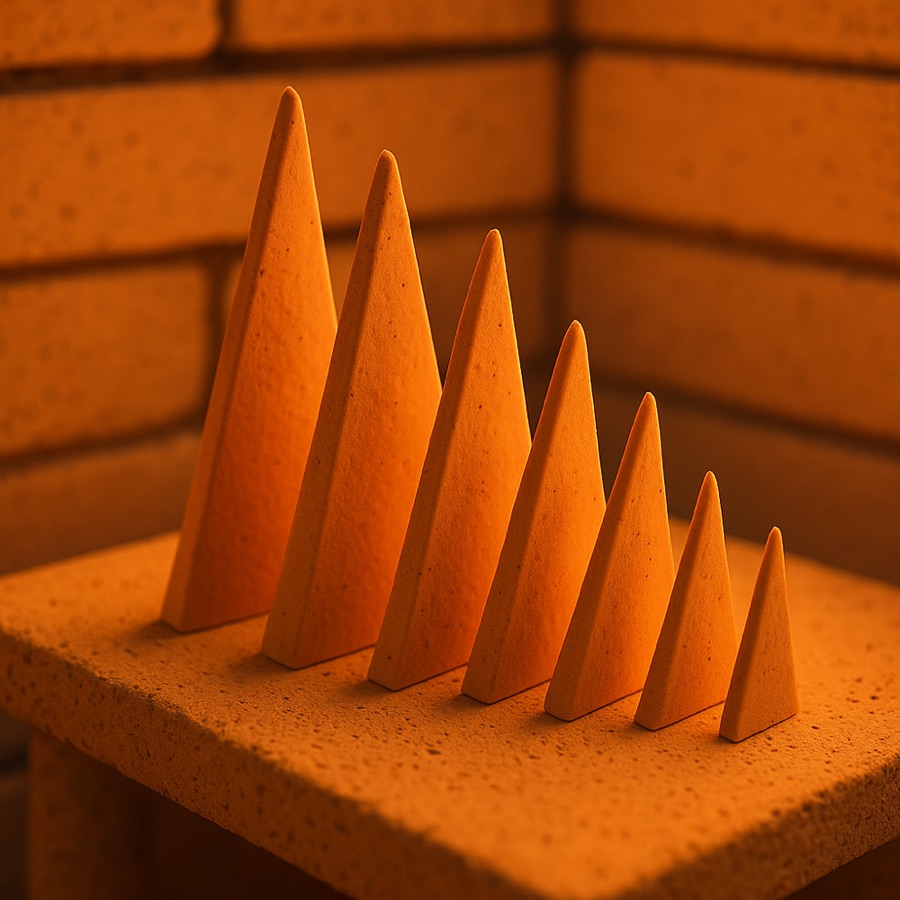

Orton cones (keramische kegeltjes) smelten of buigen bij een vaste temperatuur — gebruikt om de temperatuur in een oven achteraf te controleren. Een kleurstift verandert onomkeerbaar van kleur zodra een oppervlak een bepaalde temperatuur bereikt heeft: handig als eenmalige controle zonder elektronica.
4.1.2 De weerstandsthermometer (PT100)
Doelstelling: de weerstand van een PT100-sensor bij een gegeven temperatuur berekenen.
Een PT100 is een platina weerstandsthermometer die bij 0 °C precies 100 Ω bedraagt. De weerstand stijgt lineair met de temperatuur:
Rt = R0 . (1 + a.t)\nmet R0 = 100 Ω, a = 0,00385 /°C, t in °CBij 50 °C: Rt = 100 . (1 + 0,00385 . 50) = 100 . 1,1925 = 119,25 Ω
4.1.3 Het thermokoppel in detail
Doelstelling: de werking van een thermokoppel omschrijven en de verschillende types benoemen.
Een thermokoppel bestaat uit twee verschillende metaaldraden die op één plaats aan elkaar gelast zijn: de warme las (het meetpunt). Door het Seebeck-effect ontstaat er een kleine spanning, evenredig met het temperatuurverschil tussen de warme las en de koude las (het aansluitpunt, meestal op kamertemperatuur — daarom moet die referentietemperatuur mee in rekening gebracht worden voor een correcte meting).
| Type | Materiaal | Typisch meetbereik |
|---|---|---|
| K | Chroom-Alumel | −200 tot 1260 °C |
| J | IJzer-Constantaan | −40 tot 750 °C |
| E | Chroom-Constantaan | −200 tot 900 °C |
| N | Nicrosil-Nisil | −200 tot 1300 °C |
| R, S | Platina-Rhodium | 0 tot 1600 °C |
| B | Platina-Rhodium (hoog %) | 0 tot 1800 °C |
Ter vergelijking met de PT100:
PT100
Nauwkeuriger, maar beperkter bereik (meestal tot ±850 °C) en trager.
Thermokoppel
Groter bereik (tot 1800 °C), sneller, robuuster, maar minder nauwkeurig en gevoeliger voor storingssignalen op de kabel.
4.1.4 Signaalomvang en zero-spanafstelling
Doelstelling: de schaalfactor (mA per eenheid) van een transmitter berekenen.
Een transmitter zet een meetbereik (de "span", bv. 0-200 °C) om naar het volledige stroombereik 4-20 mA (dus 16 mA span). De schaalfactor zegt hoeveel mA overeenkomt met één graad (of één eenheid) van de gemeten grootheid — hoe kleiner het meetbereik, hoe gevoeliger (en dus hoe nauwkeuriger) de transmitter:
schaalfactor = 16 mA / meetbereikEen verkeerd ingestelde "zero" (het punt dat met 4 mA overeenkomt) of "span" (het meetbereik) verschuift alle metingen van die transmitter. Daarom wordt een transmitter bij installatie steeds afgeregeld met een bekende referentiewaarde (de zero-spanafstelling).
4.2 Drukmeting
Doelstelling: druk definiëren en drukeenheden omrekenen.
Druk is een kracht verdeeld over een oppervlakte: P = F/A. Een bijzonder geval is hydrostatische druk: de druk onderaan een vloeistofkolom, veroorzaakt door het eigen gewicht van die vloeistof:
P = F/A (kracht per oppervlakte)
P = ρ.g.h (hydrostatische druk)
met ρ = dichtheid (water: 1000 kg/m³), g = 9,81 m/s², h = hoogte van de vloeistofkolomDruk wordt in verschillende eenheden uitgedrukt. Enkele veelgebruikte omrekeningen:
| 1 bar = | |
|---|---|
| 100 000 Pa | = 100 kPa = 0,1 MPa |
| ≈ 14,5 psi | (Angelsaksische eenheid) |
| ≈ 75,0 cmHg | (kwikkolom) |
| ≈ 10,2 mWk | (meter waterkolom) |
Soorten druk
Absolute druk: t.o.v. het volledige vacuüm. Effectieve (relatieve) druk: t.o.v. de atmosferische druk. Verschildruk: het verschil tussen twee drukken. Onderdruk/overdruk: lager/hoger dan de atmosferische druk.
4.2.1 Soorten drukmeters
Ook voor druk bestaan er veel verschillende meetprincipes. De U-buis- en J-buismanometer zijn de eenvoudigste: de druk duwt een vulvloeistof (kwik, water, olie) in een U- of J-vormige buis omhoog. Het hoogteverschil tussen beide benen is een rechtstreekse maat voor de druk:
P = ρvloeistof . g . h\nvoorbeeld met kwik (ρ=13 600 kg/m³): 15 cm hoogteverschil\nP = 13 600 . 9,81 . 0,15 = 20 003 Pa ≈ 0,2 bar
Membraan- en balgmanometer
De druk vervormt een flexibel membraan of een balg (harmonica-vormig); de vervorming wordt via een tandwieloverbrenging omgezet in een wijzeruitwijking. De balg kan ook als verschildrukmeter gebruikt worden.
Nauwkeurigheid: ± 2 %. Toepassingsgebied: 0–30 bar overdruk. Omdat het membraan een fysieke scheiding vormt, geschikt voor agressieve stoffen.

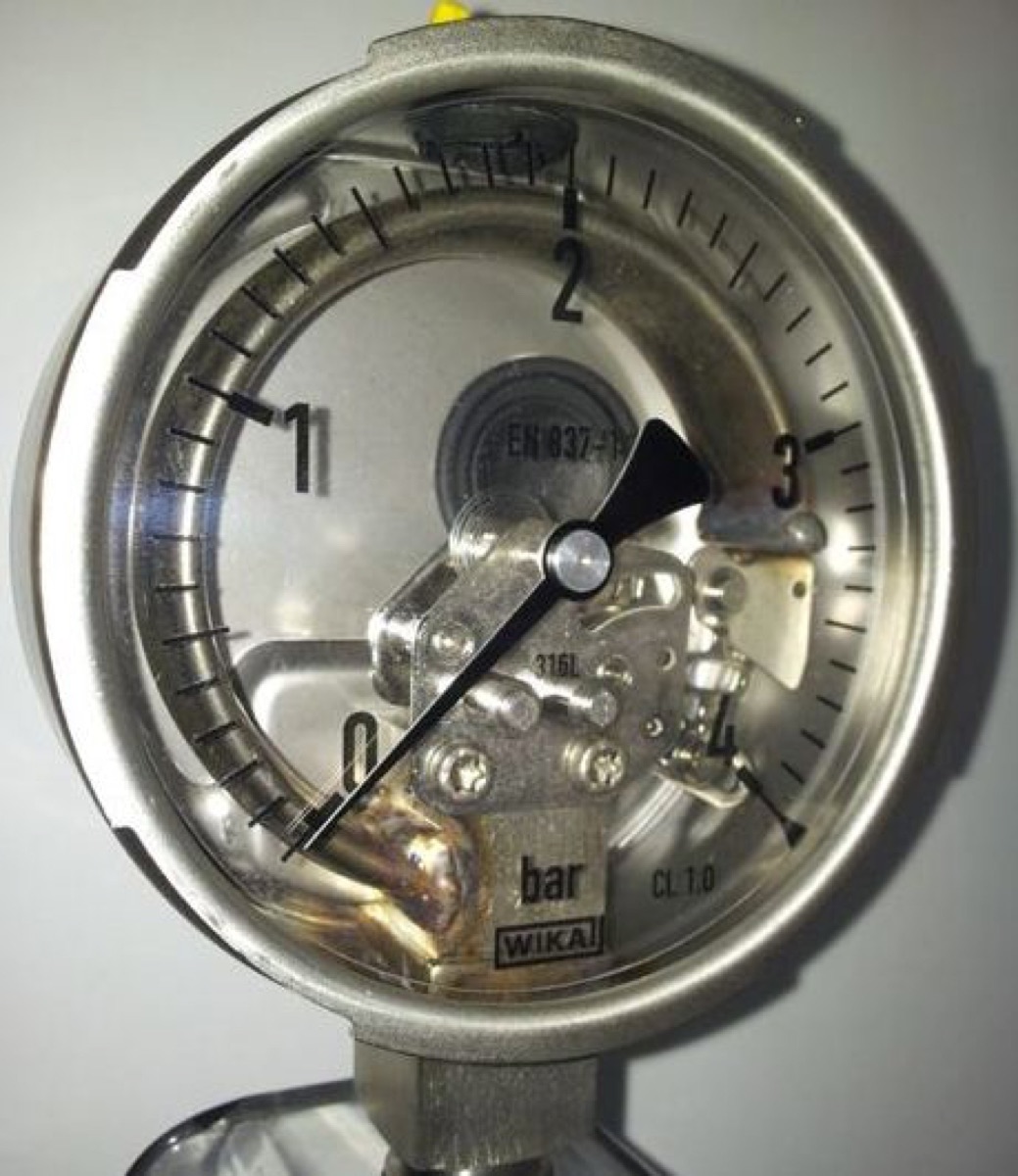

Bourdonbuisdrukmeter
Een gebogen, afgeplatte buis (de "bourdonbuis"), aan één kant afgesloten, strekt lichtjes (3–6 mm) onder druk doordat de buitenkant van de buis een grotere oppervlakte heeft dan de binnenkant; die beweging drijft via een tandheugel een wijzer over 270° aan. Zeer courant (de klassieke ronde manometer).
Nauwkeurigheid: ± 1 % (tot ± 0,5 % bij een spiraal- of schroeflijnvormig geplooide buis). Toepassingsgebied: 0–10 000 bar.
Capacitieve drukmeter
De druk verandert de afstand tussen twee condensatorplaten (C = A.ε/d) en dus de capaciteit — een elektronische schakeling zet dat om in een bruikbaar 4-20 mA-signaal. Geschikt voor statische drukken én verschildrukken, over een groot meetbereik.
Nauwkeurigheid: ± 0,1 %. Toepassingsgebied: 0–300 bar.
Piëzo-elektrische drukopmeter
Een kristal (bv. een borium-silicium-overgang) wekt bij vervorming zelf een spanning op, evenredig met de druk — een robuuste opnemer die geen externe voeding nodig heeft. Werkt enkel bij veranderlijke (alternerende) druk: bij een constante druk "verdwijnt" het signaal, dus niet bruikbaar voor statische metingen.
Nauwkeurigheid: ± 0,5 %. Toepassingsgebied: 0,1–3 500 bar. Nadeel: temperatuurgevoelig.
Rekstrookjes
Een dun draadje of metaalfolie vervormt onder druk, waardoor zijn elektrische weerstand verandert (R = ρ.l/A) — dezelfde formule als een kabelweerstand, maar hier bewust benut als meetprincipe (wet van Pouillet), gemeten in een brug van Wheatstone. Er bestaan draad-, metaalfolie- en halfgeleiderrekstrookjes; halfgeleiders zijn tot 50× gevoeliger, makkelijker en nauwkeuriger te produceren.
Nauwkeurigheid: ± 0,25 %. Toepassingsgebied: 0–6 000 bar.
4.2.2 Montage van drukmeters
Doelstelling: aandachtspunten bij het monteren van een drukmeter benoemen.
Vloeistof in een horizontale leiding
De drukmeter wordt best op dezelfde hoogte als de leiding gemonteerd, of men past een zero-afstelling toe om het gewicht van de verbindingsleiding te compenseren.
Nat gas
Bij een nat gas (dat kan condenseren) monteert men de drukmeter boven de leiding, zodat condensaat niet in het meetinstrument kan lopen.
Stoomdruk
Bij hete stoom plaatst men een waterslot (een gebogen "krul" in de leiding): het condenseert er stoom in op, en dat water beschermt de drukmeter tegen de hoge temperatuur.
4.3 Niveaumeting
Doelstelling: de gangbare niveaumeetmethodes benoemen en het niveau uit een druktransmitter berekenen.
Peilstok en peilglas
Eenvoudig, visueel aflezen: een stok die je in de vloeistof dompelt (V=(π/4)d²h voor een cilindrische tank), of een doorzichtige buis naast de tank die meeloopt met het niveau (principe van communicerende vaten). Nadeel van een peilglas: gevoelig voor glasbreuk (mechanische schade, te hoge druk, trillingen) en voor vervuiling. Bij hoge druk gebruikt men een reflectiepeilglas: een geribbeld glas dat licht weerkaatst waar géén vloeistof staat, zodat het niveau van ver af goed zichtbaar blijft.
Druktransmitter
Meet de hydrostatische druk onderaan de tank; daaruit bereken je het niveau (zie formule hieronder). Bij een open tank volstaat één meting (P = ρ.g.hy). Bij een gesloten vat (onder druk of vacuüm) meet je met het "+"-been de hydrostatische druk én de beleggingsdruk, en met het "−"-been enkel de beleggingsdruk; het verschil geeft de zuivere hydrostatische druk: P = ρ.g.(hx − hy). Om condensatie in het droge "−"-been te vermijden: een spoeling, verwarming, of een vooraf gevuld "nat" been.
Inborreling
Een buisje blaast constant lucht (perslucht via een instelkraan, gecontroleerd met een vadometer) in de vloeistof; de tegendruk die nodig is om de lucht net te laten ontsnappen (zolang er belletjes ontsnappen, klopt de afgelezen druk) is een maat voor de vloeistofhoogte erboven. Te grote bellen geven hevige drukschommelingen en dus foute metingen.

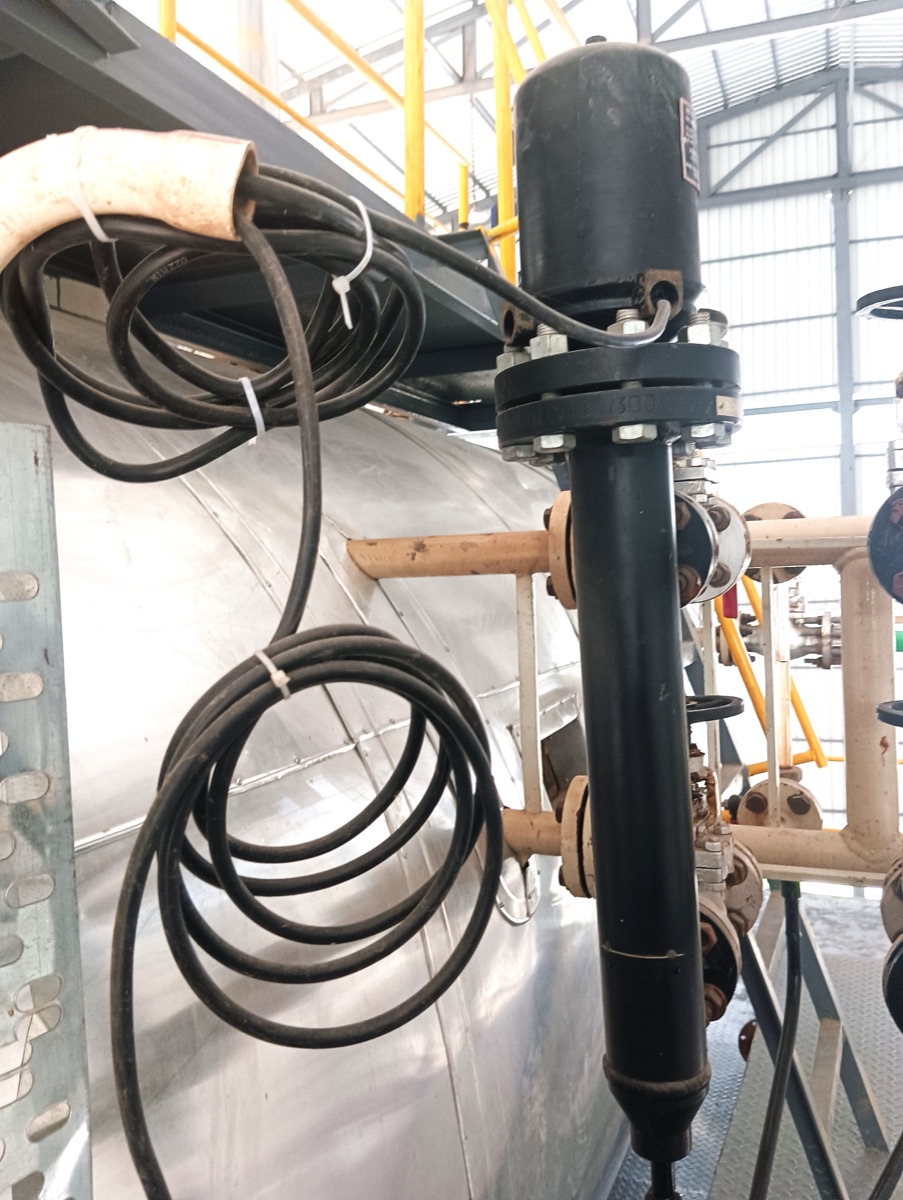

Vlotter en verdringer
Een vlotter drijft mee met het niveau en geeft dat via een katrolsysteem door — eenvoudig, maar met vrij veel onderhoud. Een scharnierende vlotter is geen continue meting maar een niveaudetectie (vol/leeg). Een verdringer gebruikt het principe van Archimedes: hoe dieper hij ondergedompeld is, hoe groter de opwaartse kracht F = ρ.g.V, dus hoe lichter hij "schijnt" te wegen. Het meetbereik is beperkt tot de lengte van het verdringerlichaam; bij een constant gehouden niveau kan je dit principe ook gebruiken als soortelijke-massameter.
Capacitieve en resistieve niveaumeting
Een capacitieve sonde vormt met de tankwand een condensator waarvan de capaciteit toeneemt naarmate meer van de sonde ondergedompeld is; bij een geleidende vloeistof moet de sonde geïsoleerd worden (de isolatie wordt dan het diëlektricum), bij een niet-geleidende vloeistof is de vloeistof zelf het diëlektricum. Een resistieve meting werkt enkel bij goed geleidende vloeistoffen: hoe hoger het niveau, hoe meer stroom er via de vloeistof (naast de draad) kan lopen, en hoe hoger de gemeten stroom.
Radioactieve niveaumeting
Een afgeschermde bron zendt gammastraling door de tank; een Geiger-Müllerteller aan de overkant meet hoeveel straling nog doorkomt — hoe hoger het niveau, hoe meer straling geabsorbeerd wordt (omgekeerd evenredig). De straling wordt volledig in warmte omgezet en is dus ongevaarlijk voor het product; bovendien is er geen enkel contact met het product, wat de hygiëne vergemakkelijkt (vandaar populair in de voedingsindustrie).
Echoniveaumeting: ultrasoon
Geluidsgolven boven het hoorbare gebied (> 20 kHz) meten de looptijd tot het oppervlak en terug. De meetunit moet minstens 30–50 cm boven het hoogst te meten niveau gemonteerd worden. Bereik: 0,3–15 m voor vloeistoffen, tot 7 m voor vaste stoffen (zwakkere echo). De geluidssnelheid hangt sterk af van de temperatuur (± 0,17 %/°C) en van het gas erboven (bv. helium: 970 m/s i.p.v. 332 m/s) — vochtigheid en druk spelen een kleinere rol.
Echoniveaumeting: radar
Microgolven (GHz-band, tussen tv-zendfrequenties en het infrarode spectrum) met een snelheid van 300 000 km/s (lichtsnelheid). De meetunit mag vlak boven de vloeistof gemonteerd worden. Radar reageert op een verandering in diëlektrische constante (i.p.v. dichtheid bij ultrasoon) en is goed bruikbaar bij hoge drukken, hoge temperaturen, stoom en beleggingsgassen.
Trilvork
Piëzokristallen laten een vork trillen op haar resonantiefrequentie (bv. 400 Hz in lucht); zodra de vork ondergedompeld wordt, daalt die frequentie merkbaar (bv. tot 320 Hz, ongeveer 20 % lager) en dat wordt gedetecteerd. Al ruim 20 jaar gebruikt, maar enkel voor niveaudetectie (vol/leeg), niet voor een continue niveaumeting.
Gewichtsmeting
De hele tank rust op weegcellen (rekstrookjes); het gewicht van de inhoud (en dus het niveau, bij een gekende dichtheid) wordt rechtstreeks gewogen.

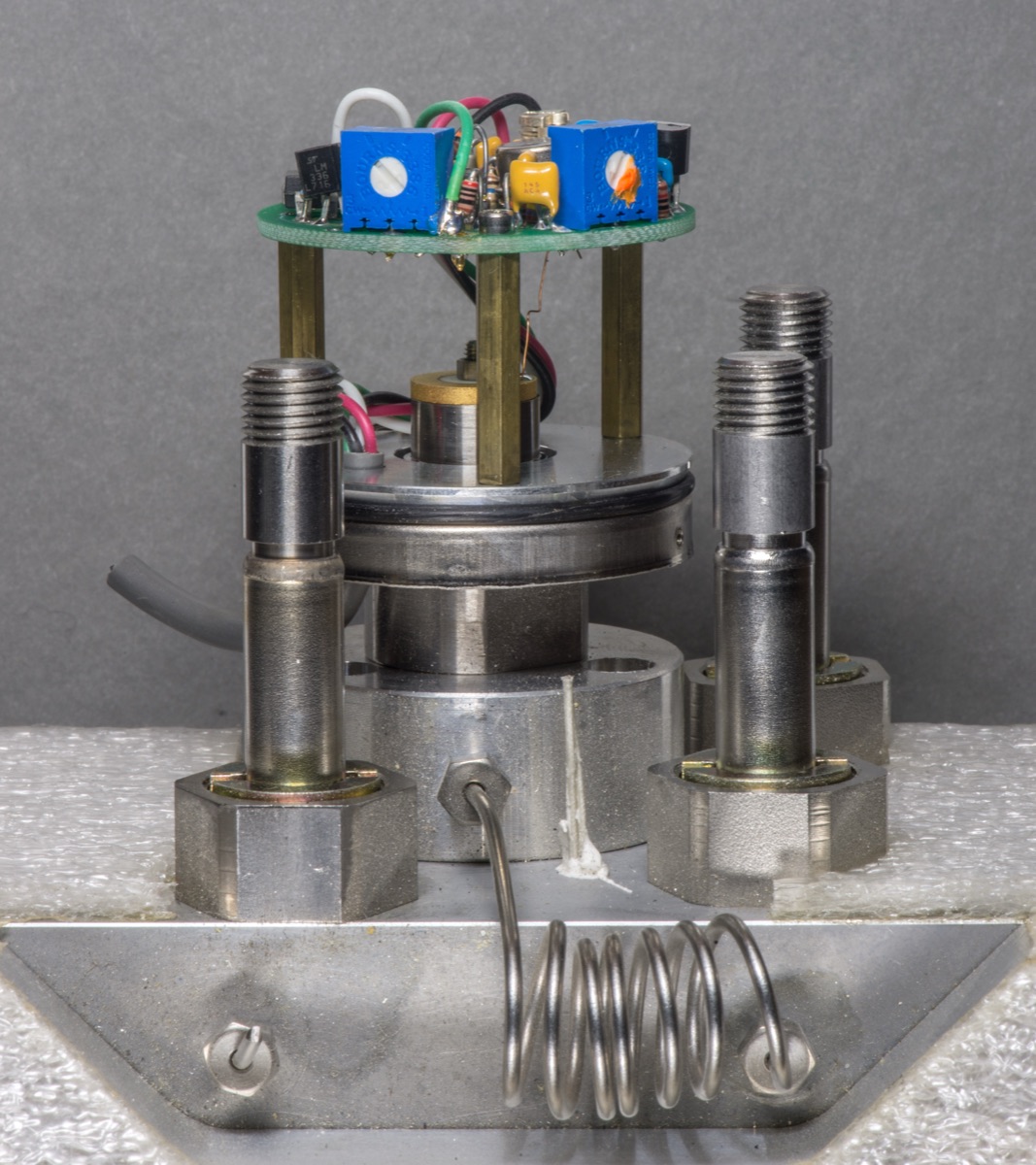

Bij een druktransmitter onderaan een tank geldt dezelfde formule als bij hydrostatische druk, maar dan omgekeerd opgelost naar h:
P = ρ.g.h ⟺ h = P / (ρ.g)Bij een echoniveaumeting reist het signaal heen én terug, dus moet je door 2 delen:
afstand tot het oppervlak = v . t / 2Contactloze metingen (radioactief, radar) zijn ideaal bij agressieve of moeilijk bereikbare producten. Voor licht ontvlambare vloeistoffen is een resistieve meting af te raden (vonkgevaar door de stroom door de vloeistof zelf); daar kiest men liever voor capacitieve, ultrasone of radarmeting.
4.4 Debietmeting
Doelstelling: het volumedebiet berekenen en de belangrijkste debietmeters benoemen.
Het volumedebiet Q is het volume vloeistof of gas dat per tijdseenheid door een leiding stroomt:
Q = A.v\nmet A de doorsnede van de leiding (m²) en v de stroomsnelheid (m/s), Q in m³/sEr bestaan zeer veel verschillende meetprincipes, elk met hun eigen voor- en nadelen:
Meetschijf
Een vernauwing (schijf met opening) in de leiding veroorzaakt een drukval die toeneemt met het kwadraat van het debiet (Q = c.√ΔP).
Voordelen: geen bewegende delen, geschikt voor gassen én vloeistoffen, beperkte prijs, algemeen bekend/aanvaard, verkrijgbaar in veel diameters en doorlaatverhoudingen. Nadelen: groot blijvend drukverlies (45–95 % van het drukverschil), niet geschikt bij vaste deeltjes (zetten zich af), onnauwkeurig in het lage meetgebied, gevoelig voor wervelingen (vereist rechte pijpstukken: minstens 10×D vóór en 5×D na de schijf), duur in onderhoud, slijtage.

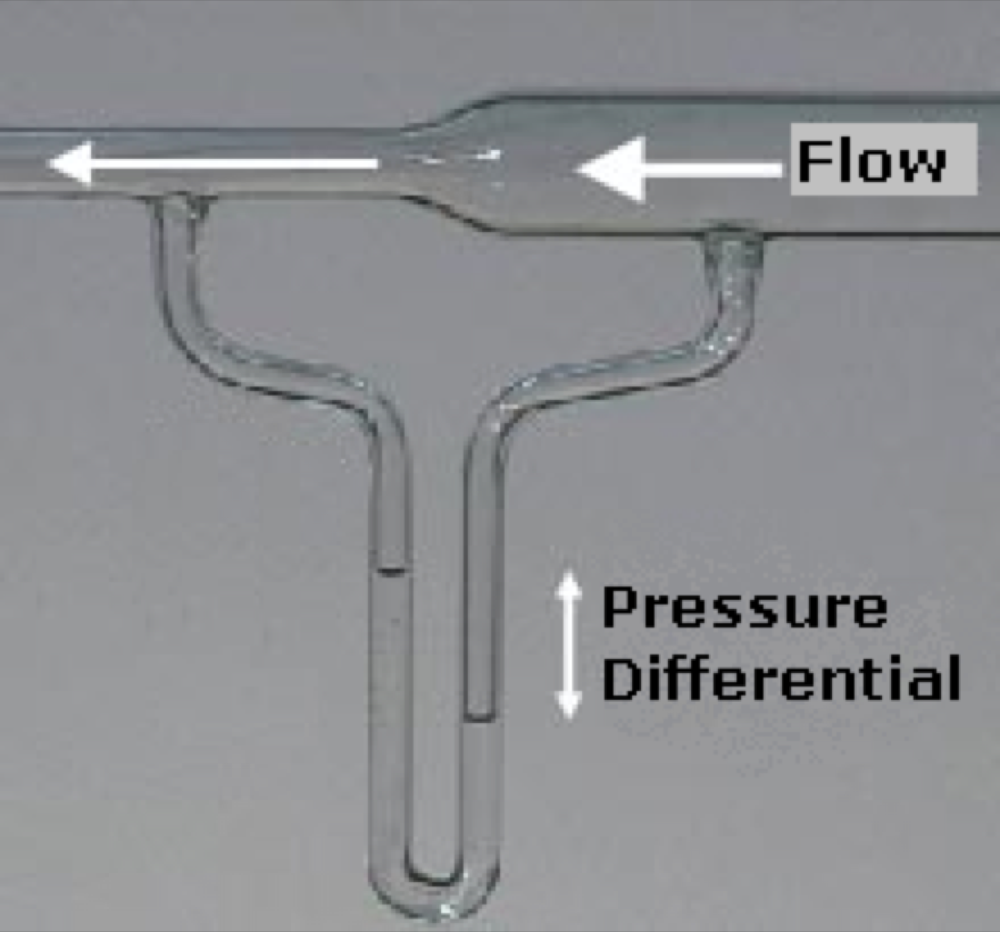

Meettuit en venturi
Zelfde principe als de meetschijf, maar met een vloeiender vernauwing.
Een meettuit (leidingen > 50 mm) vervuilt minder en geeft een kleiner drukverlies dan een meetschijf, tegen hogere kosten en minder eenvoudige montage. Een venturi vernauwt nog geleidelijker: het drukverlies is slechts 10–20 % van het drukverschil (4 à 6× kleiner dan bij een meetschijf), maar met hoge inbouwkost, lange inbouwlengte, moeilijke montage en een niet-lineair verband tussen drukverschil en snelheid.
Vadometer/rotameter
Een kegel ("tol") zweeft in een licht conische, doorzichtige buis tot een hoogte die evenredig is met het debiet — direct afleesbaar, geen elektronica nodig. Drie krachten spelen op de kegel in: het gewicht (G), de opwaartse kracht (A) van Archimedes (kleiner dan G) en de stuwkracht (S) van de stromende vloeistof.
De aangewezen hoogte hangt af van de dichtheid van de stof (dus niet universeel bruikbaar voor elke vloeistof) en van de temperatuur.
Vortex
Een obstakel ("bluff body") in de stroming wekt afwisselend wervels (vortexjes) op; hoe hoger het debiet, hoe hoger de frequentie ervan — makkelijk om te zetten in digitale pulsen.
Voordelen: lineair verband met de snelheid, onafhankelijk van temperatuur en druk, geschikt voor gassen én vloeistoffen, geen bewegende delen, gering drukverlies. Nadeel: beperkt tot een diameter van maximaal 300 mm, en vereist lange rechte pijpstukken voor en na de meter.
Swirl
Werkt volgens hetzelfde principe als vortex (een vast opgestelde "turbine" laat de vloeistof in spiraal ronddraaien, gemeten met een piëzo-element), maar met de nadelen grotendeels weggewerkt: diameter tot 400 mm (i.p.v. 300 mm) en geen verplichte lange rechte pijpstukken nodig.
Ovaalradteller en turbineradmeter
Mechanische meters: tandwielen (ovaalrad, voor vloeistoffen) of een schoepen-/vleugelrad (rotor, voor gassen, of turbine) draaien mee met de stroming; het aantal omwentelingen is een directe maat voor het volume.
Rotor/ovaalrad: zeer nauwkeurig (± 0,5 %), kan door slijtage nooit te veel aangeven, en sluit bij blokkering automatisch alle debiet af — maar bewegende delen zijn duur en moeilijk in onderhoud. Turbineradmeter: geschikt voor grote hoeveelheden, geeft ook het totaal gepasseerde debiet aan, maar niet geschikt bij "stotende" stroming (schoepen kunnen afbreken) en blokkeert de leiding niet bij een defect.
Inductieve debietmeting
Enkel voor geleidende vloeistoffen: een magneetveld en de bewegende (geleidende) vloeistof wekken een spanning op (wet van Faraday) e = B.l.v.
Voordelen: geen bewegende delen, geen drukverlies (geen vernauwing), onafhankelijk van flowprofiel/druk/viscositeit/temperatuur/dichtheid, suspensies (vaste deeltjes) storen niet, lineair, geschikt voor agressieve producten, nauwkeurigheid ± 1 % van het meetbereik. Nadelen: enkel geleidende vloeistoffen, elektroden kunnen vervuilen of door gasbellen geïsoleerd raken (foutieve meting).
Looptijdmeting
Ultrasone signalen: men vergelijkt de looptijd van een signaal met en tegen de stroming in — het verschil is een maat voor de snelheid. Werkt enkel bij schone vloeistoffen/gassen (vervuiling buigt de geluidsgolven af); vraagt een lange inbouwlengte (gevoelig voor wervelingen); onafhankelijk van druk en geleidbaarheid; groot temperatuurbereik (−200 °C tot +700 °C).
Dopplereffect
Een golf die weerkaatst op een bewegend voorwerp komt terug met een verschoven frequentie. In tegenstelling tot looptijdmeting heb je hier net vaste deeltjes of gasbellen in de vloeistof nodig om iets te laten weerkaatsen. De snelheid van die deeltjes ligt meestal iets lager dan die van de vloeistof zelf, en bij een te trage stroming ontstaan storingen.
Coriolisdebietmeter

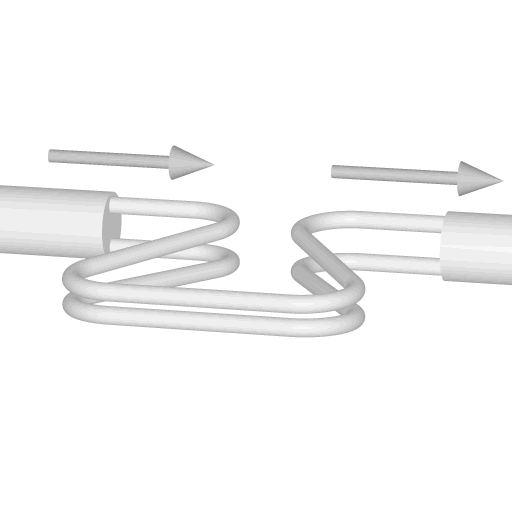

Meet rechtstreeks het massadebiet (kg/h of ton/h, geen volume): de vloeistof stroomt door een trillende U-vormige buis, en de traagheid van de massa veroorzaakt een lichte torsie (verdraaiing) van die buis; twee magnetische detectoren zetten dit om in twee elektrische signalen, en het faseverschil tussen beide is de maat voor het massadebiet.
Geen invloed van dichtheid, temperatuur, druk, viscositeit of vervuiling; onafhankelijk van het doorstroomprofiel (dus geen lange in-/uitloopstukken nodig); groot meetbereik met blijvende nauwkeurigheid; eenvoudige kalibrering; vrijwel elk product meetbaar.
Thermische debietmeter
Een verwarmd element koelt sneller af naarmate er meer gasstroming voorbijkomt; de energie die nodig is om dat element op een constante temperatuur te houden, is rechtstreeks een maat voor het gas-massadebiet.
4.5 Planlezen: het P&ID-schema
Doelstelling: de basissymbolen van een P&ID-schema (Piping & Instrumentation Diagram) lezen.

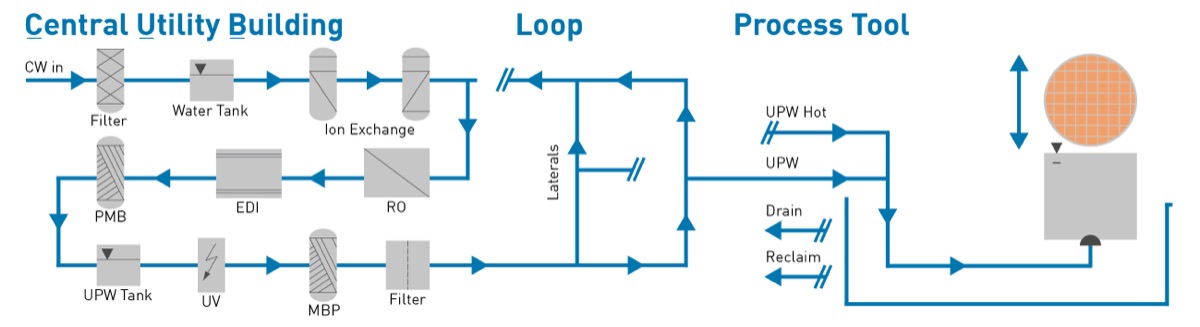

Een P&ID-schema toont welke meet- en regelapparatuur op een installatie zit, volgens een internationale norm (ISA/DIN). Elk meetinstrument staat als een cirkel (ø 10 mm): een volle lijn betekent een lokaal paneel (ter plaatse afleesbaar), een cirkel met een lijn erdoor betekent een centraal paneel (in de controlekamer). Een bedienend element (klep, motor) staat als een cirkel van 5 mm; een extra "H" erbij betekent handbediend.
In de cirkel staan letters die zeggen wat er gemeten en gedaan wordt: de eerste letter is de gemeten grootheid, de volgende letters de functie.
| Letter | Grootheid |
|---|---|
| T | Temperatuur |
| P | Druk |
| L | Niveau |
| F | Debiet (flow) |
| W | Gewicht |
| D | Dichtheid |
| M | Vocht(igheid) |
| S | Snelheid |
| E | Spanning |
| Q | Hoeveelheid |
| Letter | Verwerkingsfunctie |
|---|---|
| I | Indiceren/aanwijzen (aflezen) |

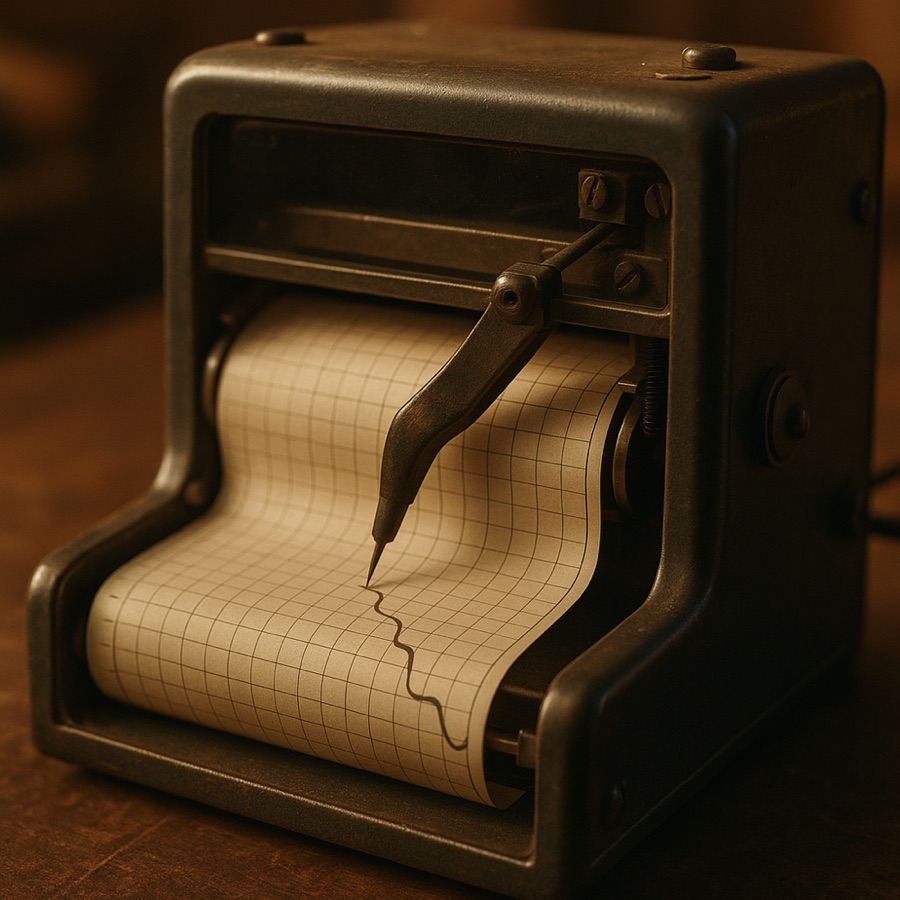

| R | Registreren (bv. op een grafiek) |
| C | Regelen (controleren) |
| A | Alarmeren |
| S | Schakelen |
TIC = Temperature Indicating Controller: een regelaar die de temperatuur zowel aanwijst als regelt. PA = Pressure Alarm: een drukalarm. LT = Level Transmitter: een niveautransmitter.
Verdere afspraken: een volle lijn tussen instrumenten is een meetleiding (signaal), een lijn met kruisjes een stuurleiding (pneumatisch); een open cirkel op een leiding is een open meetpunt (T of TW); een klein pijltje door een leiding betekent dat de hulpenergie (bv. de perslucht) kan wegvallen; A+ /A− naast een alarm geven aan of het om een te-hoog- of te-laag-alarm gaat.
Verwerk wat je hierboven las met de onderdelen hieronder. Ze horen bij deze theorie.
Niet elk proces gedraagt zich hetzelfde als er iets verandert. Het verschil tussen een zelfregelend en een niet-zelfregelend proces, en het begrip dode tijd, bepalen straks hoe moeilijk of makkelijk een proces te regelen is.
5.1 Zelfregelende processen
Doelstelling: een zelfregelend proces herkennen en omschrijven.
Een zelfregelend proces zoekt na een verstoring vanzelf een nieuw evenwicht, ook zonder regelaar. Denk aan een verwarmingsketel: geef je meer vermogen, dan stijgt de temperatuur — maar hoe hoger de temperatuur, hoe groter het warmteverlies naar de omgeving wordt. Op een gegeven moment is het toegevoerde vermogen gelijk aan het warmteverlies, en stabiliseert de temperatuur vanzelf op een nieuw (hoger) niveau.
Bij een zelfregelend proces bereikt de gemeten waarde na een verstoring altijd een nieuw, stabiel evenwicht — ook zonder dat een regelaar ingrijpt.
5.2 Niet-zelfregelende processen
Doelstelling: een niet-zelfregelend proces herkennen en omschrijven.
Bij een niet-zelfregelend proces stelt zich géén nieuw evenwicht in: de gemeten waarde blijft na een verstoring gewoon verder stijgen (of dalen), tot iets anders ingrijpt. Klassiek voorbeeld: een tank die gevuld wordt met een vaste toevoer, zonder een regelbare afvoer die meegroeit. Blijft de toevoer aanstaan, dan loopt de tank op den duur over — er is geen enkel natuurlijk mechanisme dat het niveau stabiliseert.
Niet-zelfregelende processen zijn gevaarlijker om te regelen: zonder tijdig ingrijpen van een regelaar loopt de grootheid ongelimiteerd door (overloop, overdruk, ...).
5.3 Dode tijd
Doelstelling: het begrip dode tijd omschrijven.
De dode tijd (Td) is de tijd die verstrijkt voordat een verandering van de regelwaarde effect begint te hebben op de gemeten waarde. Ze wordt vaak veroorzaakt door transport: bijvoorbeeld een verwarmingselement aan het begin van een lange transportband — het duurt een tijdje voordat het opgewarmde materiaal bij de sensor aan het einde van de band aankomt.
Draai je aan de warmwaterkraan van een douche met een lange toevoerleiding, dan voel je pas na enkele seconden dat het water warmer wordt: dat is de dode tijd. Draai je te snel bij omdat je ongeduldig bent, dan schiet je makkelijk voorbij de gewenste temperatuur — een goede illustratie van waarom dode tijd het regelen bemoeilijkt.
5.4 Dode tijd berekenen
Doelstelling: de dode tijd van een transportproces berekenen.

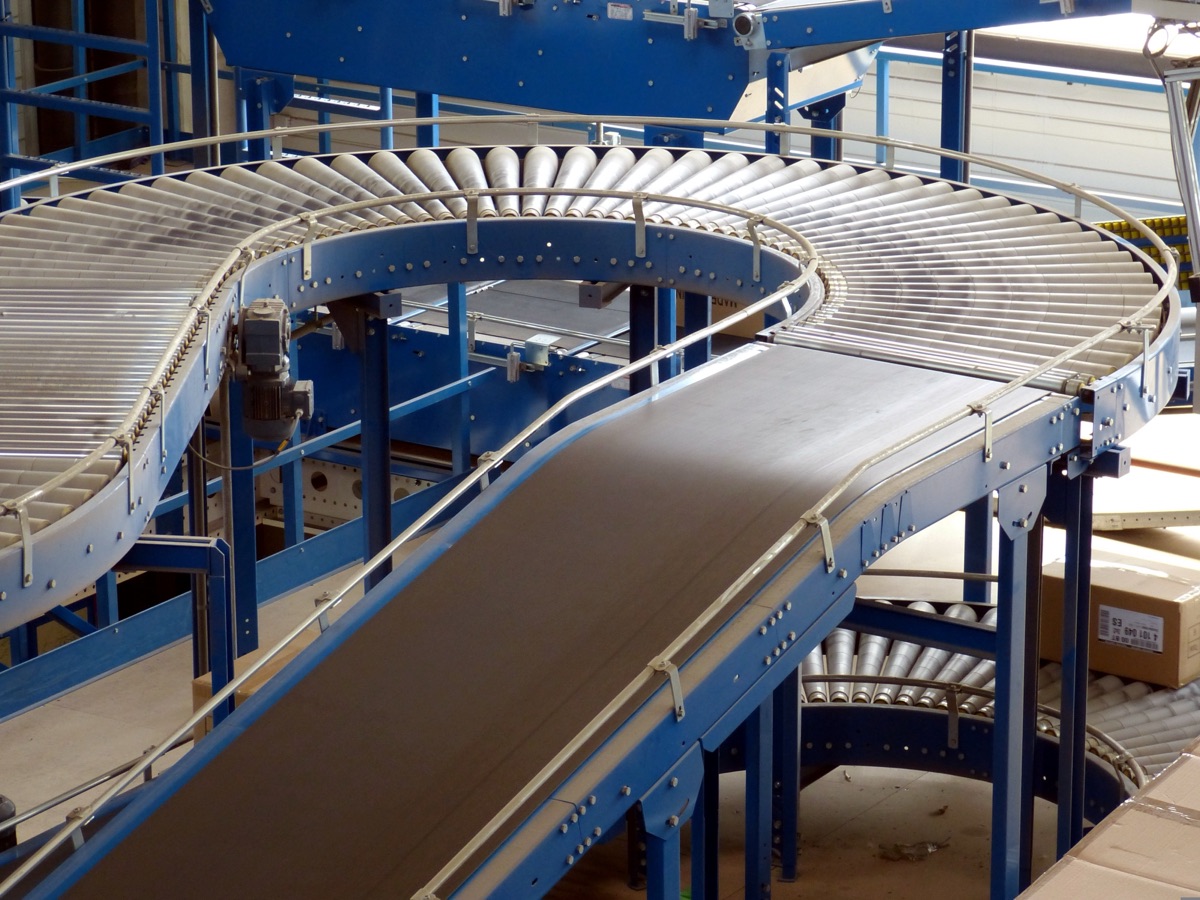

Bij een transportband is de dode tijd eenvoudig te berekenen als de afstand tussen het corrigerend orgaan en de sensor, gedeeld door de bandsnelheid:
Td = L / v\nmet L de afstand (m) en v de bandsnelheid (m/s), Td in sEen verwarmingselement staat 6 m van de sensor, de band beweegt aan 0,5 m/s: Td = 6 / 0,5 = 12 s. Elke bijsturing van de regelaar heeft dus pas na 12 seconden effect op de meting!
Verwerk wat je hierboven las met de onderdelen hieronder. Ze horen bij deze theorie.
Hoe reageert een proces op een verandering van de regelwaarde? Via het stapantwoord leer je de versterkingsfactor en de tijdsconstante van een proces bepalen — de basis om straks een regelaar goed af te regelen.
6.1 Dynamisch gedrag van een proces
Doelstelling: het stapantwoord van een proces omschrijven.
Om te weten hoe een proces reageert, geeft men de regelwaarde y een plotse, vaste sprong (een stapsprong) en meet men hoe de werkelijke waarde x daarop reageert in de tijd. Vroeger gebeurde dat met een penrecorder die het verloop op papier tekende; vandaag gebeurt dit digitaal. De grafiek die daaruit ontstaat, noemt men het stapantwoord van het proces.
6.2 Statische proceskarakteristiek
Doelstelling: het verschil tussen de volledige en de 2-punts statische karakteristiek omschrijven, en het verschil met de dynamische karakteristiek kennen.
De statische proceskarakteristiek toont welke uiteindelijke (stabiele) waarde van x hoort bij elke waarde van y — dus zonder rekening te houden met hoe snel dat gebeurt. Je kan ze volledig opmeten (voor elke y-waarde de bijhorende x-waarde) of vereenvoudigd via een 2-punts stapsprong (één keer y veranderen en het verschil in x opmeten).
De dynamische proceskarakteristiek — het stapantwoord uit 6.1 — toont net wél hoe snel x naar die eindwaarde toe evolueert. Beide karakteristieken heb je nodig: de statische karakteristiek (via Ks) om te weten hoeveel x uiteindelijk verandert, de dynamische karakteristiek (via T en de dode tijd) om te weten hoe snel dat gebeurt. Een regelaar instellen zonder de dynamische karakteristiek te kennen, is gokken: je zou de versterking van de regelaar wel kunnen afstemmen, maar niet weten of het proces traag of snel reageert.
6.3 Versterkingsfactor Ks
Doelstelling: de versterkingsfactor Ks van een proces berekenen.
De versterkingsfactor Ks zegt hoeveel de gemeten waarde x uiteindelijk verandert per eenheid verandering van de regelwaarde y:
Ks = dx/dyVerhoog je de klepopening (y) met 20 %, en stijgt de temperatuur (x) daardoor uiteindelijk met 15 °C, dan is Ks = 15/20 = 0,75 °C per procent klepopening.
De naam "versterkingsfactor" is een beetje verwarrend: Ks is niet altijd groter dan 1. Bij veel processen (bv. een groot waterreservoir waarbij een kleine kleplopening maar een heel trage, kleine niveauverandering geeft) is Ks juist heel klein. "Versterking" slaat hier gewoon op de verhouding uitgang/ingang van het proces, niet op een letterlijke versterking zoals bij een elektronische versterker.
6.4 Nuldeordeproces
Doelstelling: een nuldeordeproces herkennen en er grafisch Td en Ks van bepalen.
Bij een (theoretisch) nuldeordeproces volgt de gemeten waarde de regelwaarde ogenblikkelijk: geen vertraging, geen geleidelijke overgang — enkel een eventuele dode tijd Td (de tijd tussen de stapsprong van y en het moment waarop x pas begint te reageren, bv. door transport van het medium). In de praktijk bestaat dit zuiver eigenlijk niet, maar sommige zeer snelle elektronische processen benaderen het wel.
Op een debietregeling springt de klepopening (regelwaarde y) op t = 2 min van 30 % naar 55 %. Het gemeten debiet (x) blijft eerst nog even op 500 l/h, en springt pas op t = 5 min in één keer naar 1400 l/h.
6.5 Eersteordeproces
Doelstelling: de tijdsconstante T van een eersteordeproces bepalen en berekenen.
Bij een eersteordeproces verandert de gemeten waarde geleidelijk naar zijn nieuwe eindwaarde, volgens een exponentiële curve. Denk aan het opladen van een condensator, of aan een drukvat waarin stoom ingespoten wordt: de temperatuur springt niet ogenblikkelijk naar de eindwaarde, maar bouwt op.
Uc(t) = U . (1 − e^(−t/T))
met T de tijdsconstante: de tijd waarna 63% van de uiteindelijke verandering bereikt isNa één tijdsconstante T heeft het proces steeds 63 % van zijn totale verandering doorlopen — ongeacht de grootte van de sprong. Na 5T is het proces praktisch volledig (> 99 %) op zijn nieuwe waarde. Grafisch bepaal je T ook als het punt waar de raaklijn aan het begin van de curve de eindwaarde snijdt.
Voor een elektrisch RC-circuit geldt T = R.C; voor een thermisch of ander proces heeft T een gelijkaardige fysische betekenis (bv. warmtecapaciteit × warmteweerstand).
Een oventemperatuurregeling: de regelwaarde (verwarmingsvermogen) springt op t = 0 min van 20 % naar 50 %. De gemeten temperatuur staat voordien stabiel op 10 °C en begint pas op t = 1 min te stijgen (dode tijd door de warmteoverdracht). Op t = 4 min bereikt ze 25,12 °C — dat is 63 % van de totale verandering vanaf het moment dat ze begon te stijgen. Na lange tijd stabiliseert de temperatuur op 34 °C.
6.6 Tweedeordeproces
Doelstelling: een tweedeordeproces herkennen.

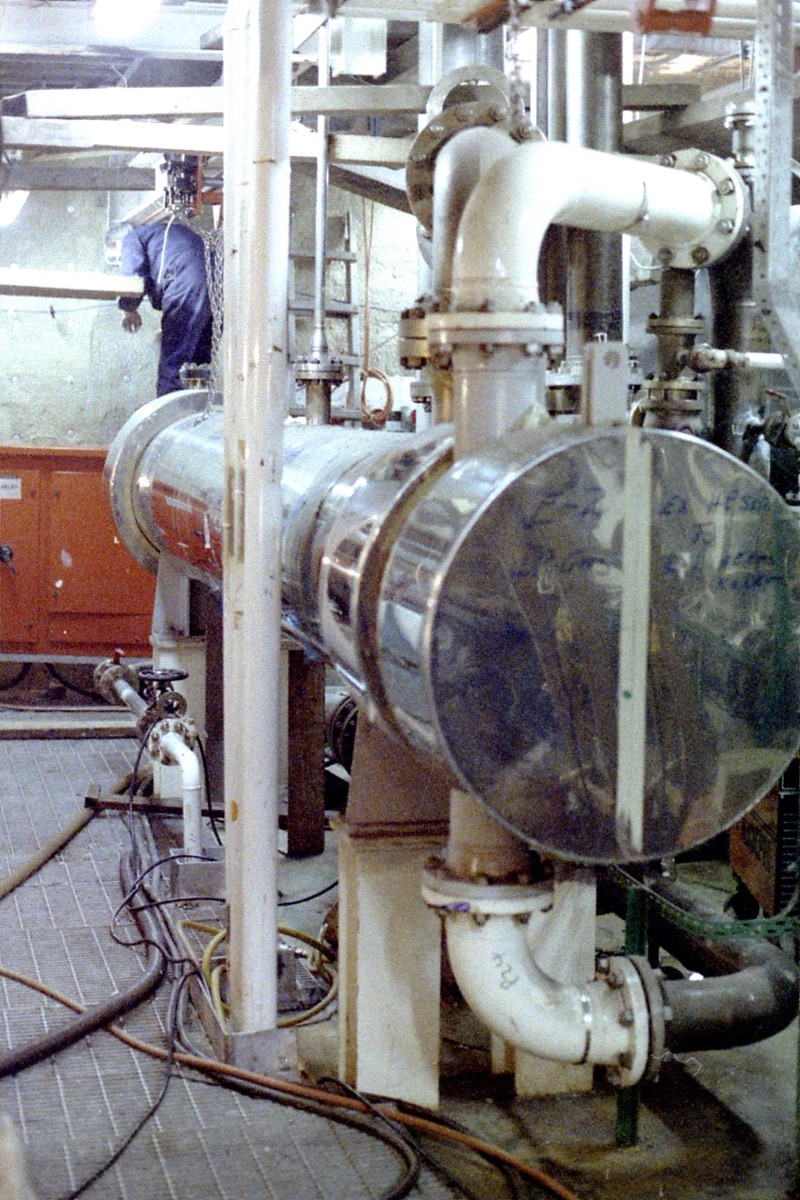

Een tweedeordeproces ontstaat wanneer twee eersteordeprocessen na elkaar optreden (bv. een warmtewisselaar: eerst warmt het verwarmingsmedium op, dan pas het product). De curve krijgt een lichte S-vorm: ze start vlak, versnelt, en vlakt dan weer af. Een tweedeordeproces vertoont daardoor altijd een zekere dode tijd, ook al is er geen fysiek transport.
Verwerk wat je hierboven las met de onderdelen hieronder. Ze horen bij deze theorie.
Van de eenvoudige aan-uitregelaar tot P, I, D en hun combinaties PI, PD en PID — en tot slot fuzzy logic. Elke regelaar heeft zijn eigen kenmerken, formule en toepassingsgebied.
7.1 Waarom en hoe indelen?
Doelstelling: aangeven waarom een regelaar nodig is en de indeling van regelaars benoemen.
Een goede regelaar moet drie soorten situaties aankunnen: een wijziging van de gewenste waarde (setpoint-sprong), een storing, en het opstarten van het proces. Reageert de regelaar te traag, dan duurt het te lang voor het proces stabiel is; reageert hij te snel of te fel, dan kan het proces gaan overschieten of zelfs onstabiel worden.
Aan-uitregelaar
Twee toestanden: aan of uit.
Continue regelaars
P, I, D en hun combinaties PI, PD, PID: het corrigerend orgaan krijgt elke tussenwaarde.
Fuzzy-logicregelaar
Werkt met vage begrippen ("een beetje te warm") in plaats van exacte getallen.
7.2 De aan-uitregelaar
Doelstelling: de werking van een aan-uitregelaar met en zonder hysteresis omschrijven.
De regelaar schakelt het corrigerend orgaan volledig aan of uit. Zonder extra maatregelen zou hij bij de minste afwijking constant schakelen (het proces "pendelt" heel snel rond de gewenste waarde, wat het corrigerend orgaan snel doet verslijten). Daarom werkt men meestal met hysteresis: een klein bandje rond de gewenste waarde waarbinnen niet geschakeld wordt (bv. een thermostaat die pas bij 19 °C weer aanslaat en pas bij 21 °C weer uitschakelt, voor een setpoint van 20 °C).
7.3 De P-regelaar (proportioneel)
Doelstelling: de regelwaarde van een P-regelaar berekenen en het begrip statische fout omschrijven.
Een P-regelaar stuurt een regelwaarde die recht evenredig is met de fout:
Yp = Kp . (x − w)\nmet Kp de versterking (proportionaliteitsfactor) van de regelaarHoe groter Kp, hoe forser de regelaar bijstuurt. De proportionele band (PB) is het percentage van het meetbereik waarbinnen de regelaar van 0 % tot 100 % bijstuurt:
PB (%) = 100 / KpEen zuivere P-regelaar houdt altijd een kleine blijvende afwijking (statische fout) over: om een regelwaarde ≠ 0 te blijven leveren, moet de fout (x−w) wel degelijk ≠ 0 blijven. Enkel een I-actie kan die volledig wegwerken.
7.4 De I-regelaar (integrerend)
Doelstelling: de werking van een I-regelaar omschrijven.
Een I-regelaar stuurt een regelwaarde die blijft optellen zolang er een fout is: hoe langer de fout blijft bestaan, hoe groter de correctie wordt. Daardoor verdwijnt de statische fout uiteindelijk volledig.
Yi = Ki . (x − w) . t + Y0\nmet Ki de integratieconstante, t de verstreken tijd, Y0 de startwaardeEen I-regelaar reageert trager dan een P-regelaar en kan het proces makkelijker doen overschieten of slingeren. Daarom wordt I bijna nooit alleen gebruikt, maar gecombineerd met P.
7.5 De PI-regelaar
Doelstelling: de PI-regelaar en de begrippen nasteltijd/integratietijd omschrijven.
De PI-regelaar combineert het beste van beide: de P-actie reageert snel op een fout, de I-actie werkt de overblijvende statische fout weg. Er bestaan twee gangbare vormen:
Seriële PI
Ingesteld met de nasteltijd Tn (of de reset-rate r): de tijd die de I-actie nodig heeft om hetzelfde effect te geven als de P-actie al gaf.
Parallelle PI
Ingesteld met de integratietijd Ti: P- en I-term werken onafhankelijk naast elkaar op te tellen bij de regelwaarde.
7.6 De D-regelaar (differentiërend) en de PD-regelaar
Doelstelling: de werking van D- en PD-regelaars omschrijven.
Een D-regelaar reageert op de snelheid waarmee de fout verandert, niet op de fout zelf:
Yd = Kd . d(x − w)/dtD alleen wordt nooit gebruikt (bij een constante fout levert D niets), maar wel als aanvulling: een PD-regelaar reageert sneller op een plotse verandering, omdat de D-actie al vooraf "voorvoelt" dat de fout snel groeit. Ook hier bestaan een seriële vorm (voorsteltijd Tv) en een parallelle vorm (differentiatietijd Td).
7.7 De PID-regelaar
Doelstelling: de PID-regelaar en de rol van elke term omschrijven.
De PID-regelaar combineert alle drie: P reageert op de huidige fout, I werkt de blijvende (statische) fout weg, D reageert snel op plotse veranderingen (remt overshoot af). Dit is verreweg de meest gebruikte regelaar in de industrie. Hoofdstuk 11 (Afregelen van een PID-regelaar) leert je hoe je Kp, Tn en Tv/Td concreet bepaalt voor een gegeven proces.
P
Snelle reactie, blijvende (statische) fout.
I
Werkt de statische fout weg, maar trager en kan slingeren.
D
Reageert op de veranderingssnelheid, remt overshoot af.
7.8 De fuzzy-logicregelaar
Doelstelling: het principe van fuzzy logic omschrijven.
Een fuzzy-logicregelaar werkt, net als een mens, met vage ("fuzzy") begrippen in plaats van exacte getallen: "het water is een beetje te koud" in plaats van "17,3 °C". Elke ingangswaarde krijgt een waarheidsgraad voor verschillende lidmaatschapskrommen (bv. "koud", "goed", "warm"). Het proces verloopt in drie stappen:
Bij het vullen van een bad kan een fuzzy-regelaar tegelijk rekening houden met "hoe koud is het water" én "hoe snel warmt het op", en op basis van meerdere vage regels een vloeiende kraanstand bepalen — vergelijkbaar met hoe een mens het zelf zou doen.
Drie lidmaatschapskrommen voor de watertemperatuur, met de waarheidsgraad (0 tot 1) op de verticale as. Bij 22 °C scoort het water tegelijk een beetje "koud" én een beetje "goed":
Verwerk wat je hierboven las met de onderdelen hieronder. Ze horen bij deze theorie.
Een PID-regelaar met verkeerd ingestelde Kp, Tn en Tv werkt slecht of zelfs onstabiel. De methode van Ziegler-Nichols geeft je een praktische aanpak om die parameters correct te bepalen, met of zonder gekende procesparameters.
8.1 Regelbaarheid
Doelstelling: de regelbaarheid van een proces beoordelen aan de hand van de verhouding T/Td.
Hoe groter de dode tijd Td is in verhouding tot de tijdsconstante T, hoe moeilijker een proces te regelen is (de regelaar "weet" pas laat of zijn actie werkt). Vuistregel:
| T/Td | Regelbaarheid |
|---|---|
| > 10 | goed regelbaar |
| ≈ 6 | matig regelbaar |
| < 3 | moeilijk regelbaar |
Deze richtlijn verschilt ook een beetje per type regelkring: een temperatuur- of niveauregeling duldt doorgaans meer dode tijd dan een druk- of debietregeling, die veel sneller moet reageren.
8.2 Belangrijke termen: overshoot en settling time
Doelstelling: de begrippen overshoot en settling time omschrijven en de overshoot berekenen.
Overshoot
Hoever de gemeten waarde na een sprong voorbij de gewenste waarde schiet, voor ze weer terugkomt. Wordt vaak in procent van de eindwaarde uitgedrukt: overshoot% = (piek − eindwaarde)/eindwaarde × 100.
Settling time
De tijd tot de gemeten waarde blijvend binnen een vaste marge (vaak 25 % van de eerste overshoot, de "25%-regel") van de gewenste waarde blijft.
8.3 Welke afregelmethode kiezen?
Doelstelling: de juiste afregelmethode kiezen op basis van de beschikbare informatie.
Er zijn twee families van methodes, afhankelijk van wat je al weet over het proces:
Procesparameters gekend
Je kent Ks, T en Td (bv. uit een stapantwoord): gebruik de Ziegler-Nichols-tabel op basis van deze parameters.
Procesparameters niet gekend
Gebruik de oscillatiemethode van Ziegler-Nichols (of van Offereins), of stel de regelaar experimenteel in door stap voor stap te proberen.
8.4 Ziegler-Nichols met gekende procesparameters
Doelstelling: Kp, Tn en Tv berekenen met de Ziegler-Nichols-tabel voor een zelfregelend proces.
Voor een zelfregelend (eersteorde-met-dode-tijd) proces, met Ks de versterkingsfactor, T de tijdsconstante en Td de dode tijd:
| Type | Kp | Tn | Tv |
|---|---|---|---|
| P | (1/Ks).(T/Td) | — | — |
| PI | (0,9/Ks).(T/Td) | 3,3.Td | — |
| PID | (1,2/Ks).(T/Td) | 2.Td | 0,5.Td |
Ks=2, T=40s, Td=5s → PID: Kp = (1,2/2).(40/5) = 0,6 . 8 = 4,8 — Tn = 2.5 = 10s — Tv = 0,5.5 = 2,5s
8.4.2 Ziegler-Nichols voor een niet-zelfregelend proces
Doelstelling: Kp, Tn en Tv berekenen voor een niet-zelfregelend (integrerend) proces.
Een niet-zelfregelend proces (hoofdstuk 5, Soorten processen) heeft geen tijdsconstante T (het bereikt nooit vanzelf een nieuw evenwicht), maar wel een integrerende snelheid Ki (hoe snel x verandert per eenheid y) en een dode tijd Td:
| Type | Kp | Tn | Tv |
|---|---|---|---|
| P | 0,5/(Ki.Td) | — | — |
| PI | 0,42/(Ki.Td) | 5,8.Td | — |
| PID | 0,4/(Ki.Td) | 3,2.Td | 0,8.Td |
Ki=0,05 %/s per % y, Td=8s → PID: Kp = 0,4/(0,05.8) = 0,4/0,4 = 1,0 — Tn = 3,2.8 = 25,6s — Tv = 0,8.8 = 6,4s
8.5 Oscillatiemethode (zonder gekende procesparameters)
Doelstelling: Kp, Tn en Tv berekenen met de oscillatiemethode van Ziegler-Nichols.
Ken je Ks, T en Td niet, dan kan je de regelaar zelf laten "oscilleren": je verhoogt Kp geleidelijk (met enkel P-actie) tot het proces net op de rand van een constante, stabiele slingering komt. Op dat moment noteer je de kritische versterking Kp,osc en de oscillatieperiode Tu (de tijd tussen twee opeenvolgende toppen).
| Type | Kp | Tn | Tv |
|---|---|---|---|
| P | 0,5.Kp,osc | — | — |
| PI | 0,45.Kp,osc | 0,83.Tu | — |
| PID | 0,6.Kp,osc | 0,5.Tu | 0,125.Tu |
Deze methode brengt het proces bewust tot op de rand van instabiliteit. In een echte installatie moet dat zorgvuldig en onder toezicht gebeuren — bij een gevaarlijk proces (bv. hoge druk of temperatuur) is de experimentele of de op-parameters-gebaseerde methode veiliger.
8.6 Fijnafstelling
Doelstelling: het effect van Kp, Tn en Tv op het gedrag van een regelkring beschrijven.
Kp verhogen

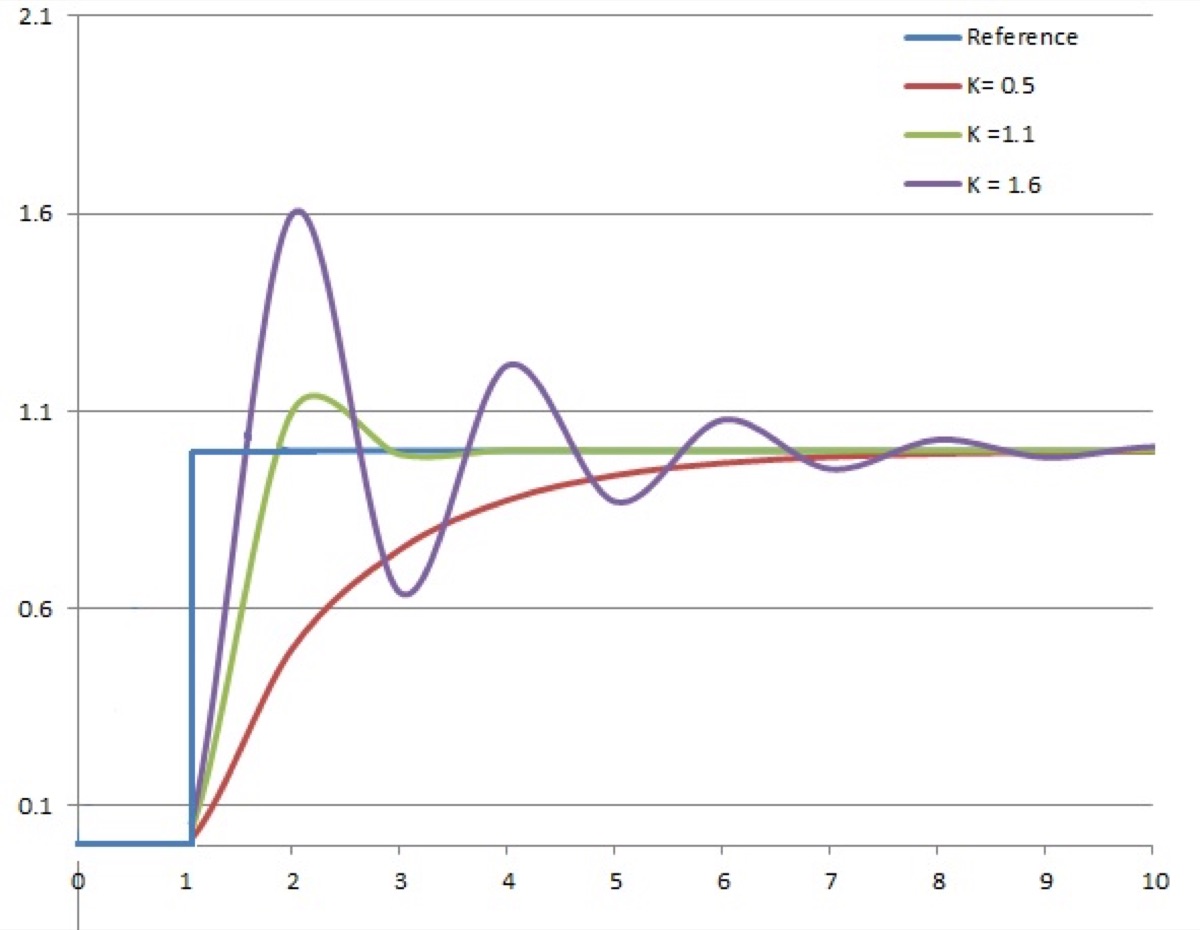

Sneller, maar meer kans op overshoot en instabiliteit.
Tn verkleinen (I sterker)
Statische fout sneller weg, maar meer kans op slingeren.
Tv vergroten (D sterker)
Minder overshoot en kortere settling time, maar gevoeliger voor meetruis.
Verwerk wat je hierboven las met de onderdelen hieronder. Ze horen bij deze theorie.
Niet elk proces kan je met één enkele, eenvoudige regelkring goed regelen. Cascaderegeling en split-range zijn twee technieken om moeilijke of samengestelde processen toch stabiel onder controle te houden.
9.1 Enkelvoudig versus meervoudig
Doelstelling: het verschil tussen een enkelvoudige en een meervoudige regelkring omschrijven.
Bij een enkelvoudige regelkring stuurt één regelaar rechtstreeks één corrigerend orgaan aan. Voor sommige processen volstaat dat niet: het proces is te traag, te instabiel, of er moeten meerdere grootheden tegelijk in balans gehouden worden. Dan grijpt men naar een meervoudige regelkring, zoals cascade- of split-rangeregeling.
9.2 Cascaderegeling (master-slave)
Doelstelling: de opbouw en het voordeel van een cascaderegelkring omschrijven.
Bij cascaderegeling worden twee regelaars in elkaar "genest": een trage, buitenste master-regelaar bepaalt niet rechtstreeks het corrigerend orgaan, maar wel de gewenste waarde (setpoint) van een snellere, binnenste slave-regelaar, die op zijn beurt het corrigerend orgaan aanstuurt.

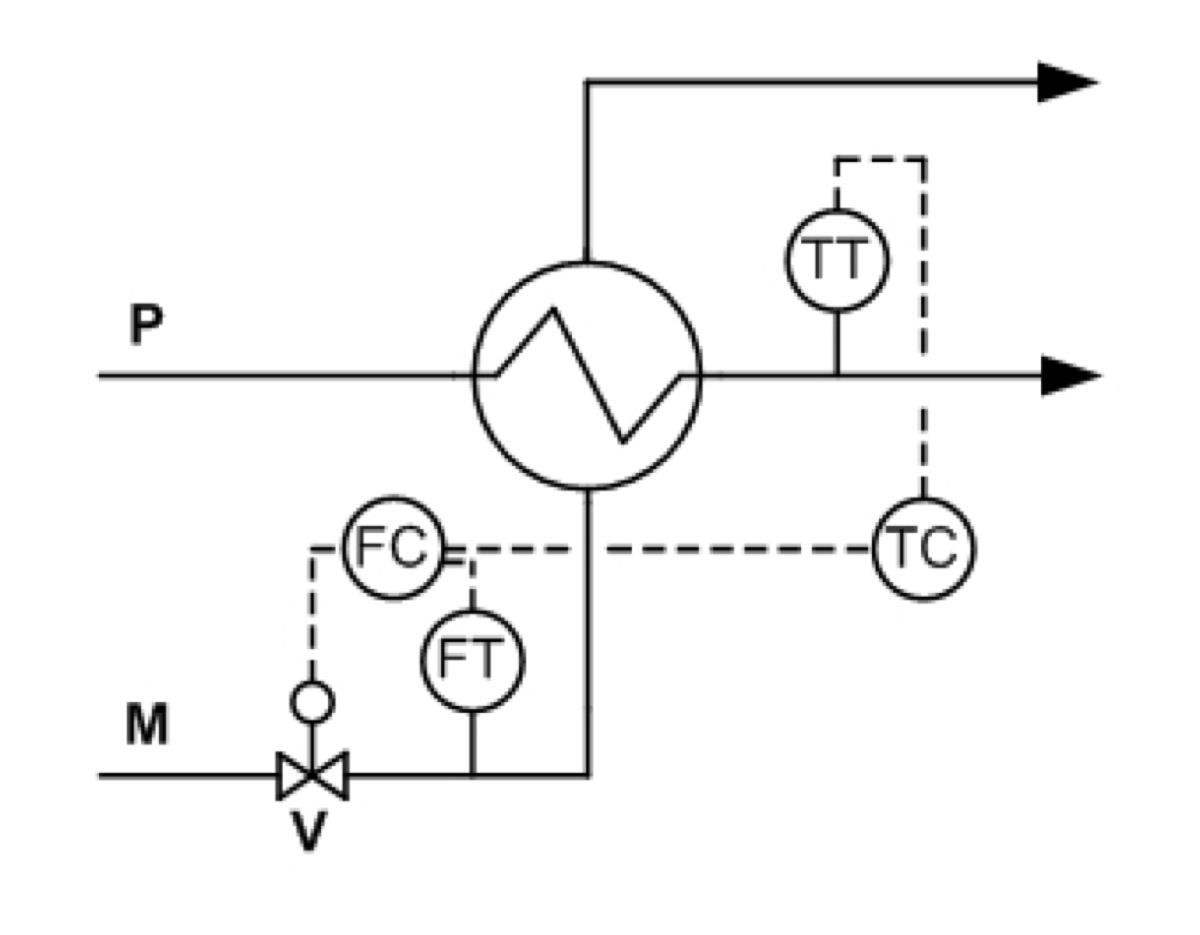

Je wil de uitgangstemperatuur van een warmtewisselaar (TC = temperature control) regelen door het debiet van het verwarmingsmedium bij te sturen. Storingen in de druk van dat medium zouden een gewone regelaar in de war brengen. Met cascade regelt de trage master TC niet rechtstreeks de klep, maar past ze de gewenste debietwaarde aan die de snelle slave FC (flow control) vervolgens nauwkeurig aanhoudt — storingen in het debiet worden zo veel sneller opgevangen, voor ze de temperatuur beïnvloeden.
De slave-lus is veel sneller dan de master-lus en vangt storingen op vóór ze zich kunnen voortplanten naar de trage, buitenste grootheid. Voorwaarde: de slave-lus moet merkbaar sneller reageren dan de master-lus.
9.3 Split-rangeschakeling
Doelstelling: het principe van split-rangeregeling omschrijven.
Bij split-range stuurt één regelaar twee corrigerende organen aan, elk over een ander deel van het uitgangsbereik van de regelaar (0-100 %).

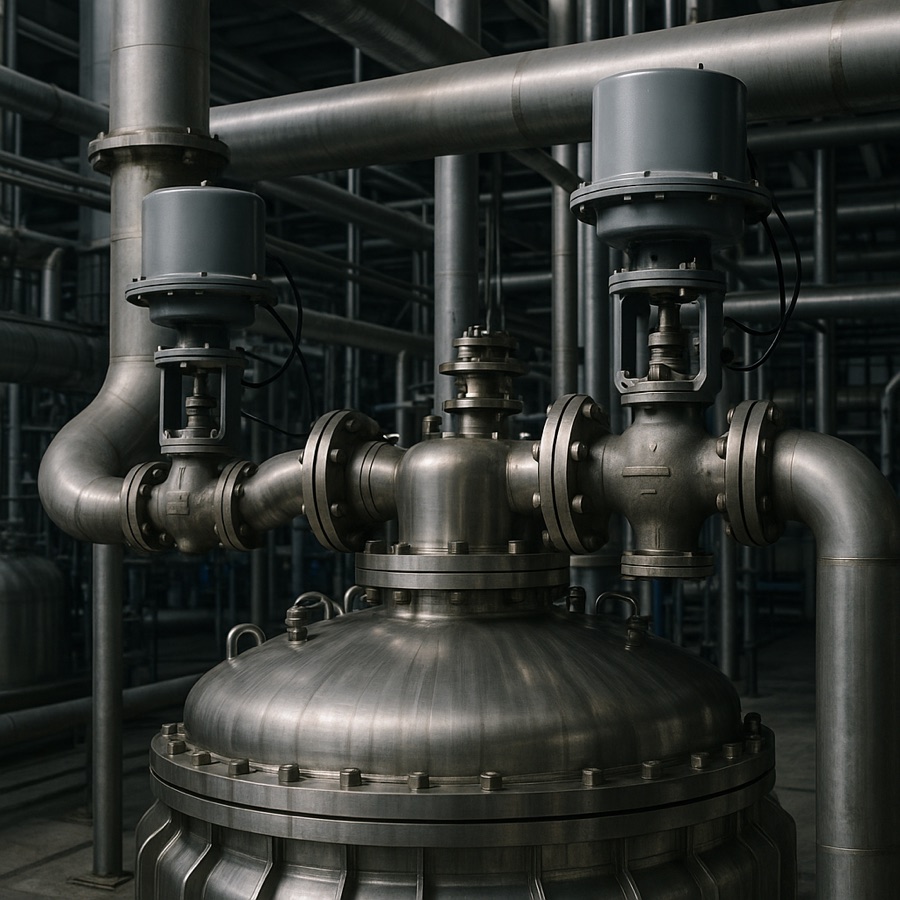

Een reactor moet op een constante temperatuur gehouden worden (TC/TIT), maar heeft zowel verwarming (stoom) als koeling (koelwater) nodig, naargelang de situatie. Met split-range regelt men bijvoorbeeld: bij een regelaaruitgang van 0-50 % gaat de koelwaterklep geleidelijk dicht (van volledig open naar dicht), en bij 50-100 % gaat de stoomklep geleidelijk open (van dicht naar volledig open). Zo bestrijkt één regelaar het volledige bereik van sterk koelen tot sterk verwarmen, met een naadloze overgang rond 50 %.
In formulevorm, met y de regelaaruitgang (0-100 %):
koelwaterklep (% open) = 100 − 2.y (voor y ≤ 50, anders 0)
stoomklep (% open) = 2.(y − 50) (voor y ≥ 50, anders 0)Split-range wordt ook gebruikt om twee kleppen van een verschillende grootte (een kleine voor fijnregeling, een grote voor grof bijsturen) na elkaar te laten openen, voor een preciezere regeling over een groot bereik.
Verwerk wat je hierboven las met de onderdelen hieronder. Ze horen bij deze theorie.
